Rubber ringen volgens maat of tekening

Rubber ringen op maat

Platte en gevormde rubber ringen in EPDM, NBR, neopreen, siliconen, FKM en meer. Vanaf één stuk, volgens binnenmaat, buitenmaat, dikte, tekening of bestaand voorbeeld.

Vanaf één stuk
Volgens maat of voorbeeld
EPDM, NBR, siliconen en meer
Vlak, met lip of profiel

Liever eerst kort overleggen? WhatsApp ons

Rubber ringen in verschillende kleuren, diameters en uitvoeringen

Direct op maat gemaakt

Rubber ring op maat laten maken

U geeft de binnenmaat, buitenmaat, dikte en het aantal door; wij maken de rubber ring in de gewenste uitvoering. Ook een lip, sleuf, gatpatroon, vlakke zijde of andere contour kan in de vorm worden meegenomen.

Voor een eenvoudige vlakke ring is een maatnotatie vaak voldoende. Geef bij technisch gebruik ook aan hoe de ring wordt belast, of er beweging optreedt, met welke stoffen hij in contact komt en binnen welk temperatuurbereik hij wordt gebruikt. Daarmee selecteren we bijvoorbeeld EPDM, NBR, neopreen, siliconen of FKM.

We leveren rubberen ringen op maat als enkelstuk, vervangingsring, prototype en terugkerende serie. Een duidelijke foto, handgetekende schets of bestaand onderdeel is genoeg om een aanvraag te starten.

Ook afwijkende vormen zijn mogelijk. Denk aan ringen met een lip, sleuf, vlakke zijde, extra gaten of een profiel volgens tekening of bestaand onderdeel.

Uitvoeringen

Welke rubber ringen maken we?

Vlakke ringen worden uit plaatmateriaal gesneden of gestanst. Voor een driedimensionaal profiel, grote serie of harde rubberkwaliteit kan een andere productiemethode beter passen.

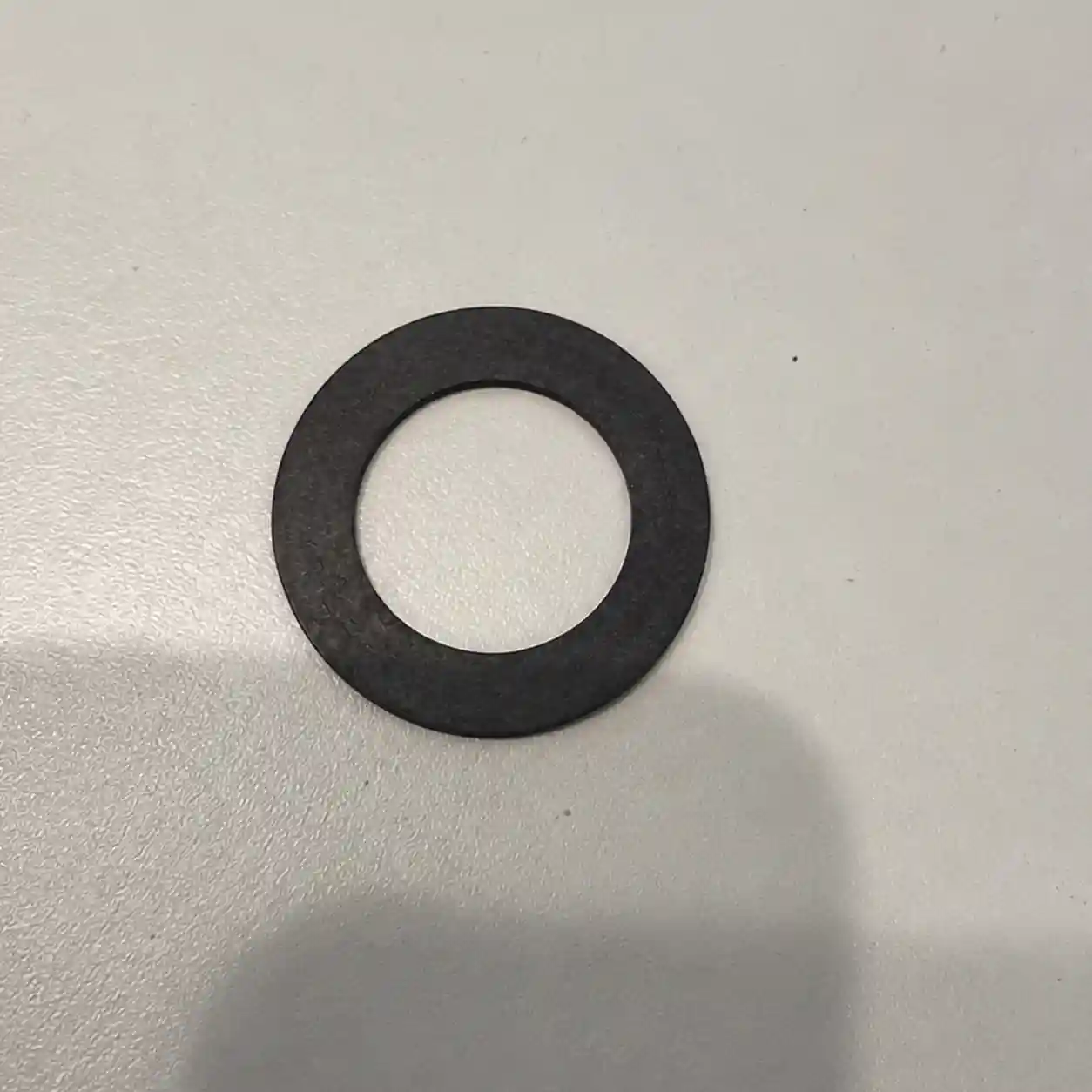

Platte rubber ring

Een ronde ring met een vaste binnenmaat, buitenmaat en dikte, meestal gesneden of gestanst uit plaatrubber.

Beschermring of aanslagring

Als zachte tussenlaag bij montagepunten, aanslagen of contactvlakken om onderdelen en oppervlakken tegen direct contact, stoten of drukpunten te beschermen.

Sluitring, vulring of dempingsring

Als flexibele tussenlaag onder een bevestiging of tussen onderdelen om druk te verdelen, speling op te vullen of trillingen te beperken.

Ring met lip of uitsparing

Met een treklip, sleuf, gat, vlakke zijde of andere buitencontour wanneer een standaard ronde vorm niet past.

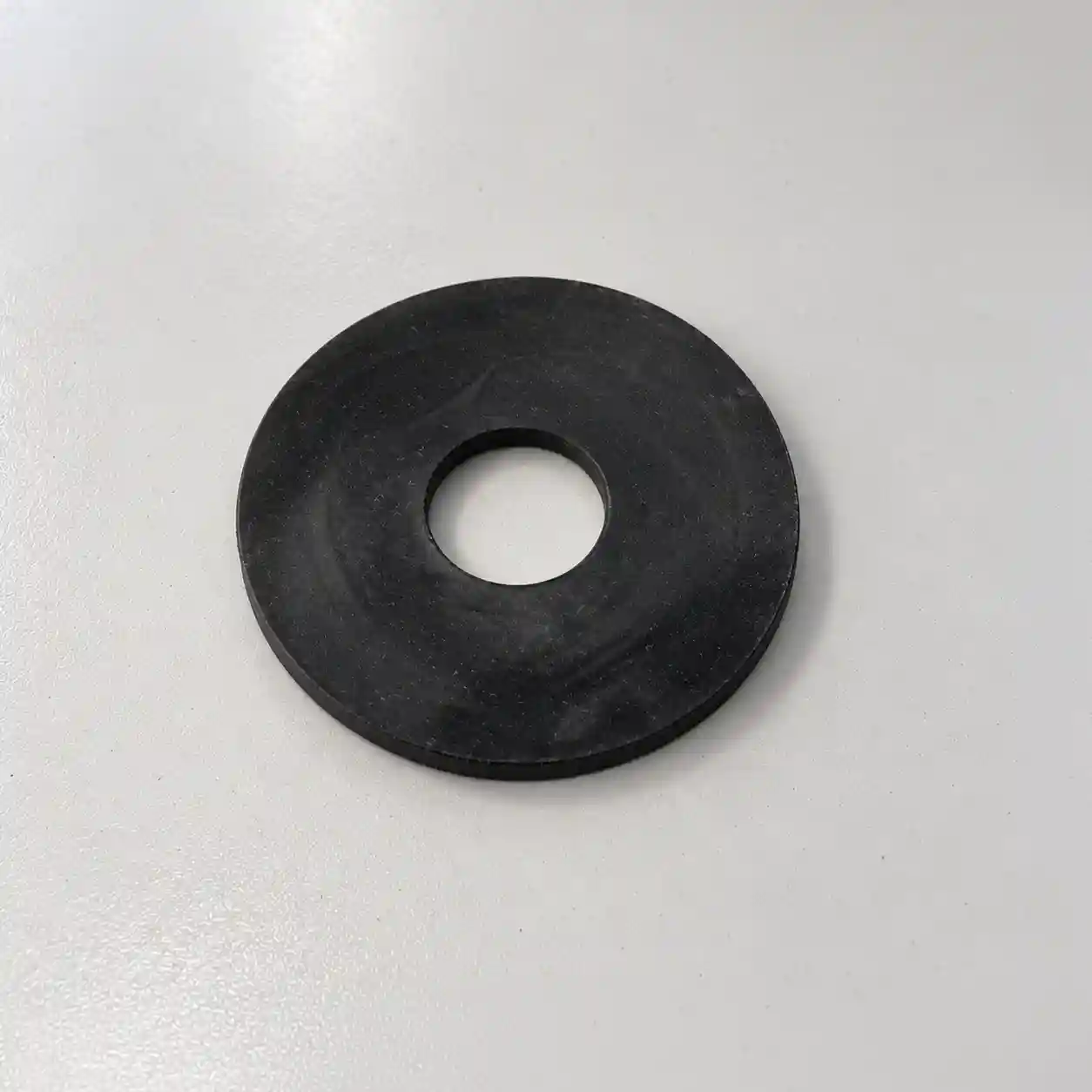

Grote of dikke rubber ring

Voor grotere diameters of een forse dikte. De beschikbare plaatmaat, hardheid en gewenste tolerantie bepalen de uitvoering.

Gevormde of geprofileerde ring

Met een schuine zijde, verdikking, groef of driedimensionaal profiel, gemaakt volgens tekening of model.

Maatvoering

Welke maten bepalen een rubber ring?

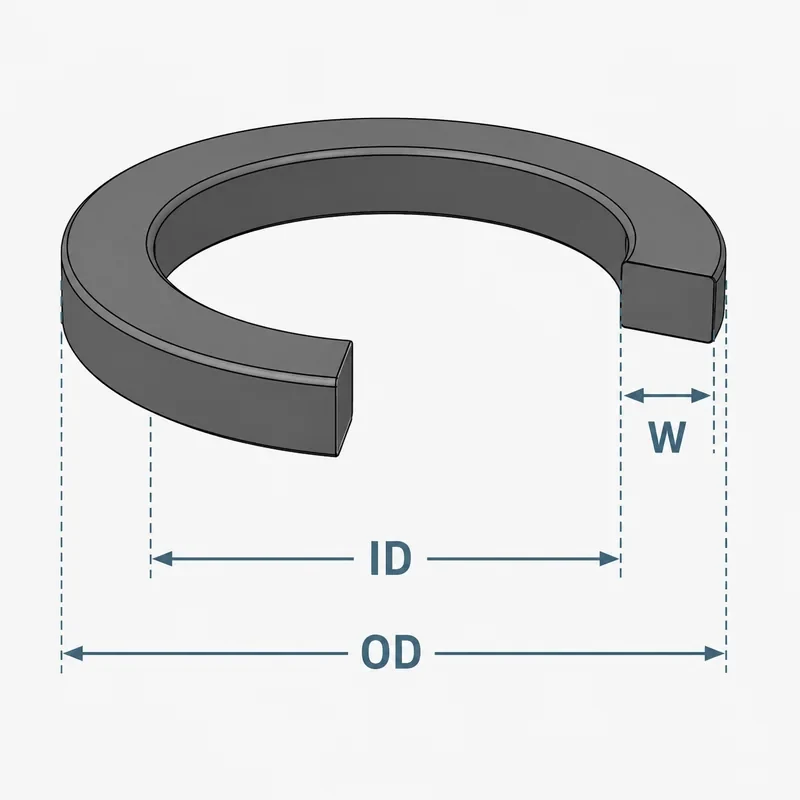

Een vlakke rubber ring noteert u als ID × OD × dikte. ID is de binnendiameter en OD de buitendiameter. W in de afbeelding is de radiale ringbreedte: de afstand tussen de binnen- en buitenrand. De materiaaldikte of hoogte staat niet in de afbeelding en moet apart worden vermeld.

Geef voor een passing aan of de ring strak, vrij of met een bepaalde speling om een as of bout moet vallen. Vermeld bij technisch gebruik ook de belasting, eventuele beweging, temperatuur en de ruimte die beschikbaar is voor vervorming.

Rubber vervormt tijdens meten en monteren. Geef daarom alleen een nauwe maattolerantie op waar de passing, uitlijning of functie dat werkelijk vraagt. De haalbare tolerantie hangt af van rubberkwaliteit, dikte, afmeting en productiemethode.

ID: binnendiameter of gewenste passing
OD: totale buitendiameter
Dikte of totale hoogte van de ring
Rubbersoort en Shore-hardheid, indien bekend
Aantal, toepassing, contactmedium en functionele tolerantie

Materiaalkeuze

EPDM ringen, NBR ringen en andere rubbersoorten

Het materiaal volgt uit wat de ring moet weerstaan. Water, olie, brandstof, chemicaliën, UV, temperatuur en mechanische belasting kunnen ieder om een andere rubbersamenstelling vragen. Bij langdurige samendrukking telt ook hoeveel de ring blijvend vervormt.

EPDM ringenVoor water, buitenlucht, UV en ozon

Een EPDM ring op maat wordt vaak gekozen voor water, stoom, weersinvloeden en buitentoepassingen. EPDM is niet automatisch geschikt voor olie en brandstof; daarom controleren we altijd waarmee de ring in contact komt.

Typische toepassingen: Buitenopstellingen, montagepunten, beschermringen, afstandsringen en onderdelen die langdurig aan weer en vocht worden blootgesteld.
Sterke punten: Bestand tegen UV, ozon, veroudering en veel waterige media.
Aandachtspunt: Minerale olie, brandstof en sommige chemicaliën vragen meestal een andere compound.

NBR ringenNitrilrubber voor olie- en vetbelaste toepassingen

NBR-ringen worden veel toegepast bij minerale olie, vet en bepaalde brandstoffen. De exacte NBR-kwaliteit, temperatuur en het contactmedium bepalen of nitrilrubber voor de gevraagde toepassing geschikt is.

Typische toepassingen: Machines, hydraulische systemen, pompen en olie- of vetbelaste verbindingen.
Sterke punten: Goede weerstand tegen veel minerale oliën en technische vetten.
Aandachtspunt: Langdurig buitengebruik, ozon en specifieke brandstoffen moeten afzonderlijk worden beoordeeld.

Neopreen ringenCR-rubber voor breed technisch gebruik

Neopreen, technisch aangeduid als CR, combineert flexibiliteit met redelijke weerstand tegen weersinvloeden en verschillende technische belastingen. Voor contact met olie, chemicaliën of langdurige warmte beoordelen we de gekozen compound afzonderlijk.

Typische toepassingen: Algemene machinebouw, beschermringen, demping en montage binnen of buiten.
Sterke punten: Breed inzetbaar, slijtvast en redelijk bestand tegen weer en olie.
Aandachtspunt: Voor zware olie-, chemicaliën- of temperatuureisen kan NBR, EPDM of FKM beter passen.

Siliconen ringenFlexibel over een breed temperatuurbereik

Siliconen ringen zijn verkrijgbaar in verschillende hardheden en kleuren. Ze worden onder meer gekozen wanneer temperatuur, flexibiliteit, veroudering of een specifieke voedselgeschikte kwaliteit belangrijk is. Slijtage en inscheuren vragen wel extra aandacht.

Typische toepassingen: Temperatuurbelaste apparatuur, voedingsmiddelenmachines en toepassingen met kleur- of hygiëne-eisen.
Sterke punten: Blijft flexibel over een breed temperatuurbereik en veroudert doorgaans langzaam.
Aandachtspunt: Mechanische slijtage, scheuren en het benodigde certificaat moeten worden gecontroleerd.

FKM- en Viton-ringenVoor zwaardere chemische en thermische omstandigheden

FKM, vaak aangeduid met de merknaam Viton, kan passen bij olie, brandstof, chemicaliën en hogere temperaturen. Omdat niet iedere FKM-compound hetzelfde reageert, controleren we medium, concentratie en temperatuur per aanvraag.

Typische toepassingen: Procesinstallaties, motoren, pompen en verbindingen met olie, brandstof of chemicaliën.
Sterke punten: Brede chemische bestendigheid en geschikt voor relatief hoge gebruikstemperaturen.
Aandachtspunt: Compound, medium, concentratie en lage-temperatuurgedrag moeten per aanvraag worden beoordeeld.

Overige rubbercompoundsOnder meer SBR, natuurrubber, HNBR, butyl en speciale kwaliteiten

Natuurrubber en SBR worden onder meer gebruikt voor veerkracht, demping en slijtage. HNBR kan bij zwaardere mechanische en thermische belasting passen, terwijl butyl wordt gekozen wanneer een lage gasdoorlaat belangrijk is. Spons- en celrubber zijn beschikbaar wanneer de ring met weinig druk moet kunnen samendrukken.

Mogelijke materialen: SBR, natuurrubber, HNBR, butyl, sponsrubber, celrubber en compounds met specifieke verklaringen.
Uitvoeringen: Verschillende hardheden, kleuren, diktes en open of gesloten celstructuren.
Voor de keuze: Geef medium, temperatuur, belasting, beweging en gewenste vervorming door.

Rubbersoort nog niet bekend of niet genoemd?Stuur de maten en beschrijf het contact met water, olie, chemicaliën, buitenlucht of temperatuur. Ook andere compounds dan de voorbeelden hierboven kunnen worden aangevraagd.

Vraag een offerte aan →

Productie en nabewerking

Bewerkingen voor rubber ringen op maat

Afhankelijk van materiaal, vorm en aantal maken we de ring uit plaat, profiel of vormmateriaal. Bewerkingen kunnen worden gecombineerd wanneer de ring bijvoorbeeld gaten, een plaklaag of een vaste drager nodig heeft.

Mes- en CNC-snijden

Voor vlakke ringen uit plaatrubber, ook met een lip, sleuf, gatpatroon of afwijkende buitencontour.

Waterstraalsnijden

Voor dikke plaat, grote afmetingen en vrije contouren die zonder warmte-inbreng worden gesneden.

Stansen en kiss-cutten

Voor terugkerende series vlakke ringen. Bij kiss-cutten blijft de ring op schutpapier of dragermateriaal zitten.

Draaien, frezen en boren

Voor geschikte hardere rubberkwaliteiten, dikkere ringen en vormen met trappen, groeven of nauwkeurige boringen.

Slijpen en kalibreren

Voor het nabewerken van dikte, buitenmaat of oppervlak wanneer materiaal en ringvorm dat toelaten.

Vormen in een matrijs

Voor ringen met een driedimensionaal profiel, gemaakt door compressiepersen, transferpersen of spuitgieten.

Profiel tot ring verbinden

Een geëxtrudeerd profiel kan voor grote diameters of een speciale doorsnede worden verlijmd of gevulkaniseerd.

Zelfklevend maken en lamineren

Met een plaklaag voor montage of als samengestelde ring met meerdere rubber-, schuim- of folielagen.

Rubber op een vaste drager

Rubber kan worden verbonden met een metalen of kunststof ring wanneer beide materialen één onderdeel moeten vormen.

Toepassingen

Waarvoor worden rubber ringen gebruikt?

Rubber wordt gekozen wanneer een ring moet meegeven, dempen, druk verdelen, speling opvullen of een oppervlak beschermen.

Aanslag- en bufferpunten

Als zachte ring tussen bewegende of elkaar rakende onderdelen om stoten op te vangen en direct hard contact te beperken.

Bout- en klemverbindingen

Als rubber sluitring onder een bout, moer of klem om het oppervlak te beschermen en druk te verdelen.

Trillingsdemping

Tussen machineonderdelen, panelen of montagepunten om direct contact, trillingen en geluid te beperken.

Opvullen en uitlijnen

Als flexibele vulring om ruimte, speling of kleine maatverschillen tussen onderdelen op te vangen.

Water en buitengebruik

Bijvoorbeeld als EPDM ring voor toepassingen met water, UV, ozon en weersinvloeden.

Olie en chemicaliën

Met NBR, FKM of een andere compound die wordt gekozen op het werkelijke contactmedium en de temperatuur.

Materiaalkeuze

Voordelen en beperkingen van rubber ringen

Een rubber ring past vooral bij demping, flexibel contact, drukverdeling, bescherming en het opvangen van kleine verschillen tussen onderdelen.

Rubber kan worden samengedrukt en daarna grotendeels terugveren. Daardoor sluit een ring aan op het contactvlak, beschermt hij kwetsbare oppervlakken en kan hij trillingen of geluid beperken. Met de juiste rubbersoort is gebruik met water, olie, buitenlucht, chemicaliën of verhoogde temperatuur mogelijk.

Die vervormbaarheid is niet voor iedere functie gunstig. Onder langdurige druk kan rubber blijvend worden ingedrukt. Het is ook minder vormvast dan kunststof en de verkeerde rubbersoort kan door het medium of de temperatuur zwellen, verharden of elasticiteit verliezen.

Moet de ring vooral afstand houden, geleiden of elektrisch isoleren, dan is een kunststof ring op maat vaak logischer. Voor lage wrijving en zware chemische belasting zonder de veerkracht van rubber kan een Teflon ring beter passen.

Rubber ringen op maat

Voorbeeld uit de praktijk

Deze oranje rubber ring hebben we op maat gemaakt aan de hand van een digitaal model.

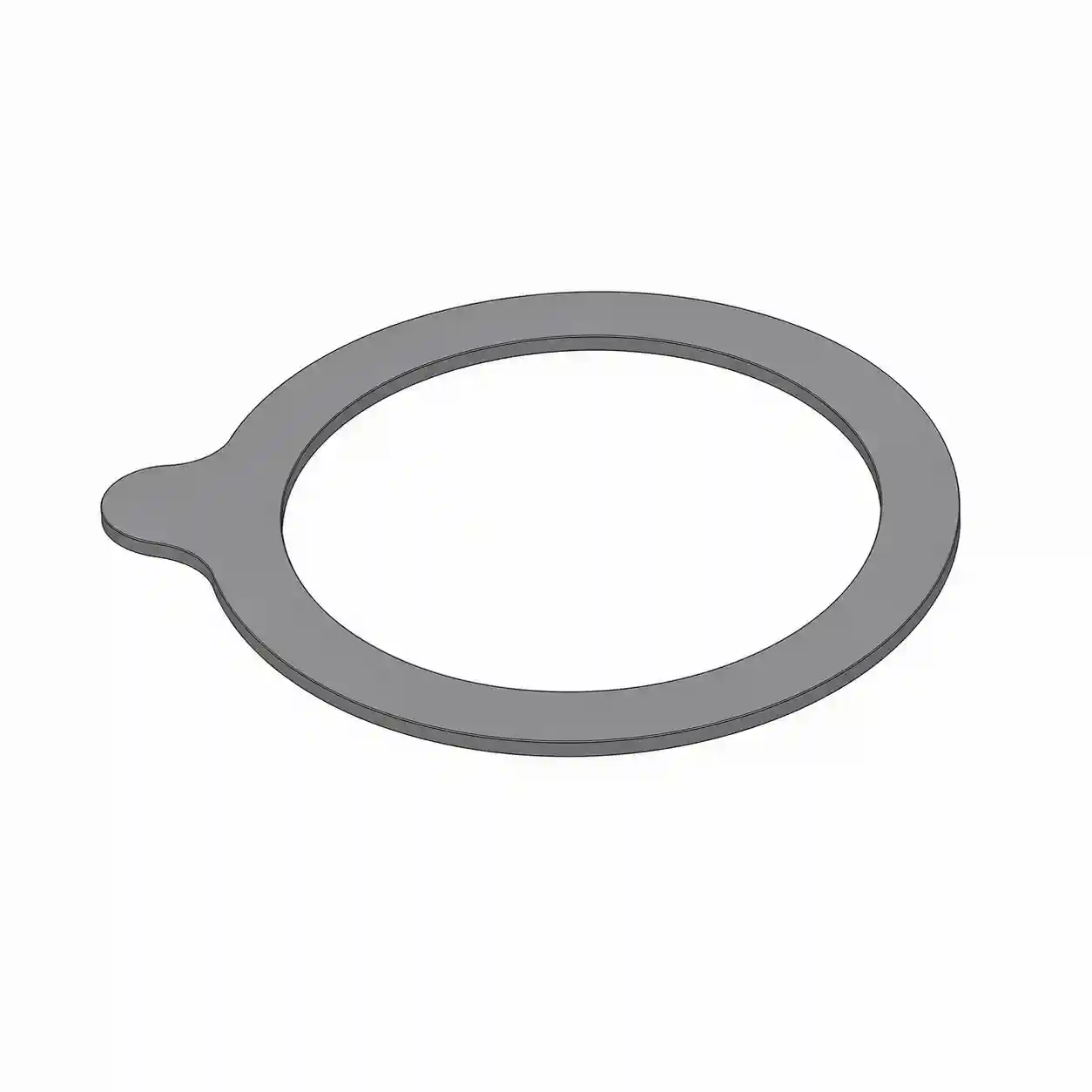

Uitgangspunt

Digitaal model

In het model waren de binnenmaat, buitenmaat, dikte en vorm van de lip vastgelegd. Daarmee waren de gegevens voor de productie duidelijk.

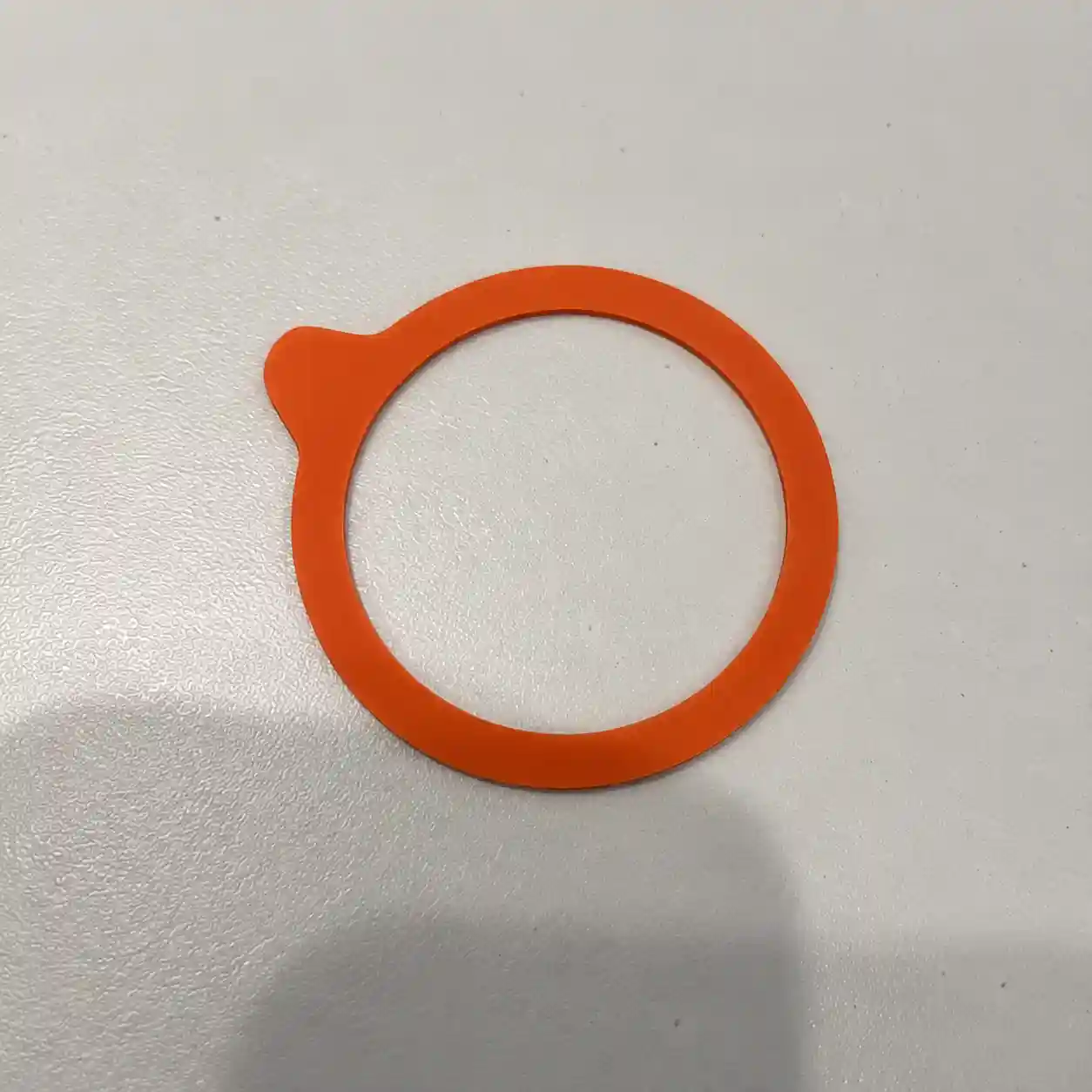

Resultaat

Oranje rubber ring

De ring is volgens het model gemaakt. De lip steekt buiten de ronde contour uit, zodat de ring makkelijk kan worden vastgepakt en verwijderd.

Prijsopbouw

Wat kost een rubber ring op maat?

De prijs volgt uit materiaalgebruik, productietijd en eventuele gereedschapskosten.

Bij een vlakke ring tellen vooral de rubbersoort, plaatdikte, binnen- en buitenmaat en het aantal. Een grote buitendiameter of kleine opening gebruikt meer plaatmateriaal. Een speciale hardheid, certificaat of lastig verkrijgbare compound kan de materiaalprijs verhogen.

Voor enkelstuks en kleine series is snijden zonder productspecifiek gereedschap vaak praktisch. Bij grotere aantallen kan een stansvorm of matrijs voordeliger worden, omdat de gereedschapskosten over de serie worden verdeeld.

Een lip, gatpatroon, profiel, nauwe tolerantie of individuele maatcontrole voegt productietijd toe. Stuur daarom bij voorkeur een tekening of foto mee wanneer de ring afwijkt van een vlakke ronde vorm.

Veelgestelde vragen

Over rubber ringen op maat

Hoe noteer ik de maat van een rubber ring?

Gebruik bij een vlakke ring bij voorkeur ID × OD × dikte in millimeters. ID is de binnendiameter en OD de buitendiameter. Vermeld daarnaast het aantal.

Kunnen jullie één rubber ring op maat maken?

Ja. Een enkelstuk, vervangingsring of prototype kan worden gemaakt, net als kleine en grotere series.

Welke rubbersoorten zijn mogelijk?

Onder meer EPDM, NBR, neopreen of CR, siliconen, FKM of Viton, SBR, natuurrubber, HNBR, butyl, sponsrubber en celrubber. Medium, temperatuur en belasting bepalen de keuze.

Wat betekent de Shore-hardheid?

Shore A geeft aan hoe zacht of hard een rubberkwaliteit is. Een lagere waarde voelt zachter en vervormt makkelijker; een hogere waarde is harder. De juiste hardheid hangt af van belasting, gewenste vervorming, slijtage en montage.

Is een rubber ring M6 of M8 een vaste maat?

Nee. M6 en M8 noemen de boutmaat, maar niet de benodigde speling, buitenmaat of dikte. Geef daarom ook de werkelijke binnendiameter, buitendiameter en dikte door.

Wat is het verschil tussen een platte rubber ring en een O-ring?

Een platte rubber ring heeft meestal een rechthoekige doorsnede. Een O-ring heeft een ronde koorddoorsnede en hoort doorgaans in een daarvoor ontworpen groef. Ze zijn niet zonder meer uitwisselbaar.

Kan een bestaande rubber ring worden nagemaakt?

Ja. Een bestaand onderdeel, duidelijke foto of schets kan als uitgangspunt dienen. We hebben in ieder geval de relevante maten, functie, gewenste aantallen en informatie over de gebruiksomgeving nodig.

Heb ik een technische tekening nodig?

Nee. Voor een vlakke ronde ring zijn ID, OD en dikte meestal voldoende. Bij een lip, uitsparing, profiel of andere contour helpt een schets, PDF, DXF- of STEP-bestand.

Wat bepaalt de prijs van rubber ringen?

Rubbersoort, plaatdikte, binnen- en buitenmaat, contour, tolerantie, productiemethode en aantal bepalen de prijs. Gereedschap voor stansen of vormen kan bij grotere series over het aantal worden verdeeld.
