Vlakke Teflon ring
Een vlakke PTFE ring met een vaste binnenmaat, buitenmaat en dikte voor isolatie, afstand of chemische scheiding.
PTFE ringen volgens maat of tekening

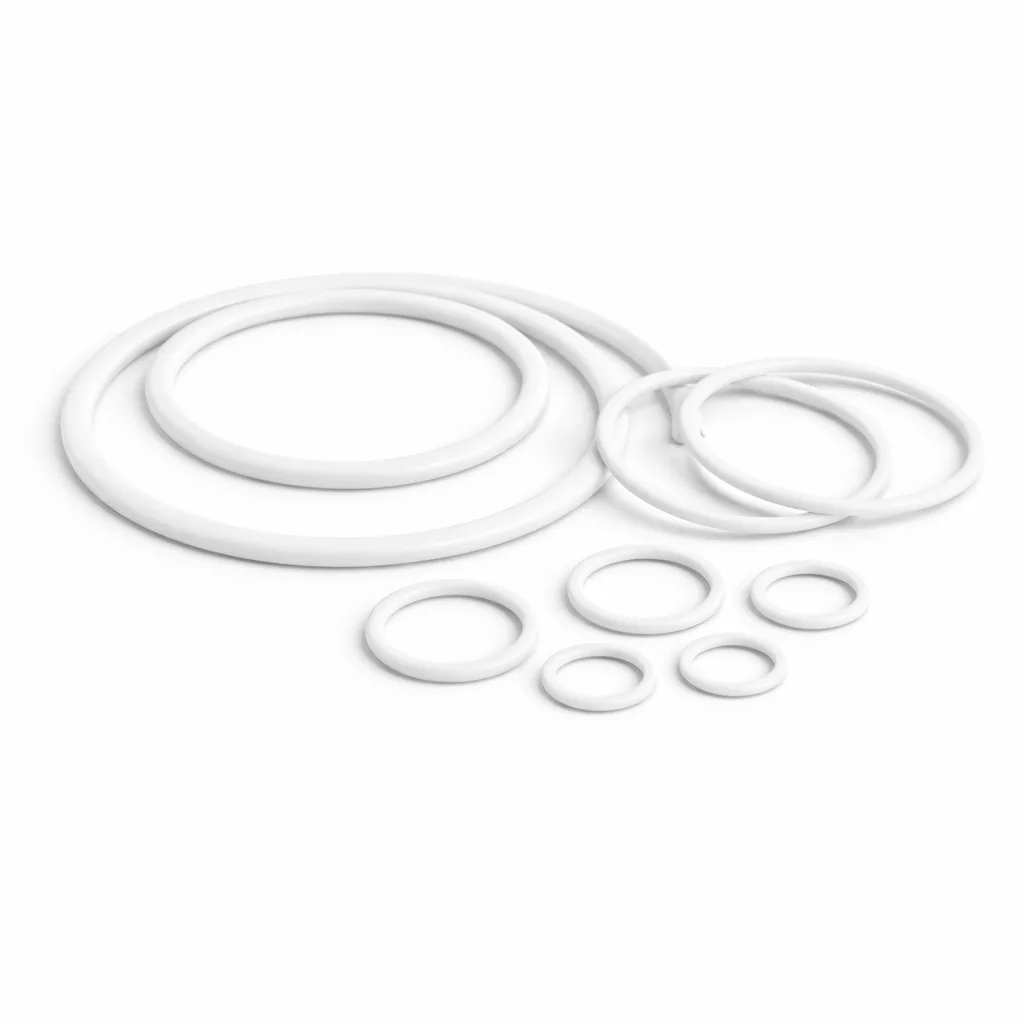

Teflon ringen
Teflon ringen op maat in zuiver of gevuld PTFE. Vlak, met kraag, groef of profiel en leverbaar vanaf één stuk.
- Vanaf één stuk
- Volgens maat of voorbeeld
- Zuiver en gevuld PTFE
- Vlak, met kraag of profiel
Liever eerst kort overleggen?
WhatsApp ons
PTFE maatwerk
Teflon ringen op maat laten maken
Wij maken Teflon ringen volgens opgegeven maten, een technische tekening, digitaal model of bestaand onderdeel. Dat kan een eenvoudige vlakke ring zijn, maar ook een ring met kraag, groef, trap, afschuining of een volledig eigen profiel.
De ringen worden uit plaat, staf, buis of een geperst voorstuk bewerkt. Enkelstuks, vervangingsringen, prototypes en terugkerende series zijn mogelijk.
Materiaalnaam
Wat is het verschil tussen Teflon en PTFE ringen?
Kort gezegd wordt met beide namen meestal hetzelfde basismateriaal bedoeld.
PTFE staat voor polytetrafluorethyleen en is de technische materiaalnaam. Teflon™ is een merknaam van Chemours die in het dagelijks taalgebruik vaak als benaming voor PTFE wordt gebruikt. Niet iedere PTFE ring is daarom automatisch een officieel Teflon-merkproduct.
Voor de werking van de ring is vooral de werkelijke PTFE-kwaliteit belangrijk. Zuiver PTFE en kwaliteiten met glas, koolstof, grafiet of brons hebben verschillende eigenschappen. Lees meer over het materiaal en de mogelijke bewerkingen op onze pagina over Teflon op maat.
Uitvoeringen
Welke PTFE ringen maken we?
Afstandsring en sluitring
Voor het instellen van afstand, het verdelen van druk of het voorkomen van direct contact tussen twee onderdelen.
Teflon ring met kraag
De kraag valt in een boring en kan de ring centreren, terwijl de bredere flens tegen het oppervlak blijft liggen.
Getrapte of geprofileerde ring
Met meerdere diameters, hoogtes, groeven, radii of afschuiningen voor een specifieke passing of afdichtingsconstructie.
Steunring en back-upring
Voor ondersteuning van een O-ring of andere afdichting wanneer druk en spleetbelasting moeten worden opgevangen.
Gespleten ring of segmenten
Voor montage rond een bestaande as of in een constructie die niet volledig kan worden gedemonteerd.
Maatvoering
Welke maten bepalen een Teflon ring?

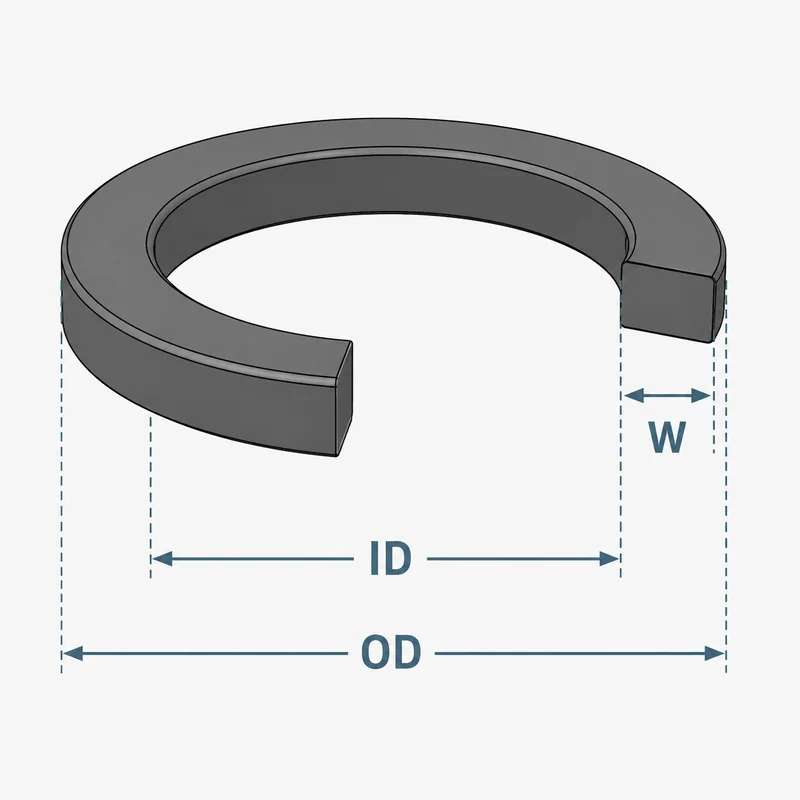

Voor een vlakke ring zijn de binnendiameter, buitendiameter en dikte de drie hoofdmaten. In de afbeelding staat ID voor de binnendiameter en OD voor de buitendiameter. W is de radiale ringbreedte; de materiaaldikte of hoogte wordt apart opgegeven.
Bij een kraag of getrapt profiel komen daar extra diameters en hoogtes bij. Voor een passing zijn ook de gewenste speling en functionele tolerantie belangrijk. PTFE zet relatief sterk uit bij temperatuur en kan onder langdurige druk vervormen, waardoor onnodig nauwe toleranties niet altijd zinvol zijn.
- ID: binnendiameter of passing over de as
- OD: totale buitendiameter
- Dikte of totale hoogte van de ring
- Kraag, groef, trap, radius of afschuining
- Gewenste speling en relevante toleranties
Materiaalkeuze
Zuiver PTFE en gevulde PTFE-kwaliteiten
Vulstoffen veranderen onder meer slijtage, kruip, stijfheid, warmtegeleiding en elektrisch gedrag. De toepassing bepaalt welke samenstelling past.
Zuiver PTFELage wrijving, elektrisch isolerend en zeer breed chemisch bestendig
Zuiver of ongevuld PTFE wordt gekozen wanneer chemische bestendigheid, elektrische isolatie, een antikleefoppervlak of een breed temperatuurbereik vooropstaat. Het materiaal is relatief zacht en kan onder langdurige druk kruipen.
- Typische toepassingen
- Isolatieringen, vlakke afdichtingsringen, laboratoriumonderdelen en componenten in chemische installaties.
- Sterke punten
- Zeer lage wrijving, geringe vochtopname en bestand tegen vrijwel alle gangbare industriële chemicaliën.
- Aandachtspunt
- Relatief lage stijfheid, hoge warmte-uitzetting en blijvende vervorming onder belasting.
Glasgevuld PTFEVoor minder kruip en een hogere slijtvastheid
Glasvezel wordt aan PTFE toegevoegd om de maatvastheid, drukbestendigheid en slijtvastheid te verbeteren. De exacte samenstelling en chemische omgeving moeten wel bij elkaar passen.
- Typische toepassingen
- Steunringen, lagerdelen, zittingen en ringen die langduriger mechanisch worden belast.
- Sterke punten
- Minder kruip en doorgaans slijtvaster en stijver dan zuiver PTFE.
- Aandachtspunt
- De vulstof kan de chemische en elektrische eigenschappen veranderen.
Koolstof- of grafietgevuld PTFEVoor glijden, slijtage en zwaardere belasting
Koolstof en grafiet worden gebruikt om slijtage, kruip en warmteafvoer te beïnvloeden. Deze kwaliteiten zijn interessant voor bewegende onderdelen en hogere oppervlaktedruk, maar zijn niet automatisch elektrisch isolerend.
- Typische toepassingen
- Glijringen, geleideringen, lagerdelen en dynamisch belaste afdichtingsonderdelen.
- Sterke punten
- Betere slijtage-eigenschappen en vaak gunstiger bij glijdende belasting.
- Aandachtspunt
- Elektrische geleidbaarheid, tegenloopvlak en medium moeten per compound worden beoordeeld.
Bronsgevuld PTFEVoor drukbelasting, warmtegeleiding en slijtage
Bronsgevuld PTFE is stijver en beter bestand tegen kruip en slijtage dan zuiver PTFE. Het wordt gericht toegepast waar mechanische belasting belangrijker is dan maximale chemische bestendigheid.
- Typische toepassingen
- Lager- en geleideringen, hydraulische componenten en ringen onder hogere drukbelasting.
- Sterke punten
- Goede drukbestendigheid, warmtegeleiding en slijtvastheid.
- Aandachtspunt
- Niet bedoeld als eerste keuze voor iedere chemische of elektrisch isolerende toepassing.
Gemodificeerd en speciaal PTFEVoor specifieke eisen aan vervorming, zuiverheid of certificering
Naast de gangbare kwaliteiten zijn gemodificeerde en andere gevulde PTFE-compounds mogelijk. Ook geselecteerde kwaliteiten met een passende voedsel- of farmaceutische verklaring kunnen worden aangevraagd.
- Mogelijke eisen
- Lagere vervorming, andere slijtage-eigenschappen, kleur, detecteerbaarheid of een specifieke materiaalverklaring.
- Specificatie
- De compound en verklaring worden vastgelegd op basis van de werkelijke toepassing.
- Aandachtspunt
- Wit materiaal of de naam PTFE bewijst op zichzelf geen voedselgeschiktheid of certificering.
PTFE-kwaliteit nog niet bekend?Neem contact op en vertel waarvoor de ring wordt gebruikt. Dan bespreken we welke kwaliteit logisch is.
Neem contact op →Productie en nabewerking
Bewerkingen voor PTFE ringen op maat
PTFE is goed te verspanen, maar is zachter en vervormt makkelijker dan POM of metaal. Opspanning, gereedschap en tolerantie worden daarop afgestemd.
CNC-draaien
Voor ronde ringen met nauwkeurige binnen- en buitenmaten, kragen, trappen, groeven en afschuiningen.
CNC-frezen
Voor afwijkende buitencontouren, vlakke delen, sleuven, uitsparingen en gatenpatronen.
Boren en ruimen
Voor montagegaten en boringen waarvan de maat op de gewenste passing wordt afgestemd.
Groeven en profileren
Voor afdichtingsgroeven, meerdere diameters en een doorsnede die op de montage aansluit.
Splijten en segmenteren
Voor ringen die rond een bestaande as moeten worden geplaatst of uit losse segmenten bestaan.
Ontbramen en maatcontrole
Voor schone randen en controle van de functionele maten na het bewerken.
Toepassingen
Waarvoor worden Teflon ringen gebruikt?
PTFE wordt vooral gekozen bij lage wrijving, chemicaliën, temperatuur, elektrische isolatie of een oppervlak waaraan weinig mag hechten.
Chemische installaties
Als ring rond pompen, kleppen, leidingen en flenzen die met agressieve media in contact komen.
Glijden en geleiden
Als glij-, lager- of geleidering waar lage wrijving en geringe hechting belangrijk zijn.
Afdichtingen ondersteunen
Als steunring of back-upring achter een elastische afdichting bij druk en spleetbelasting.
Elektrische isolatie
Als isolerende tussenring in apparatuur en verbindingen, mits de gekozen kwaliteit elektrisch geschikt is.
Voedingsmiddelen en farmacie
Met een geselecteerde PTFE-kwaliteit en de verklaring die voor het werkelijke productcontact nodig is.
Vervanging en onderhoud
Voor een versleten of niet meer leverbare ring die aan de hand van een voorbeeld opnieuw wordt gemaakt.
Materiaalkeuze
Voordelen en beperkingen van PTFE ringen
PTFE combineert zeer lage wrijving met brede chemische en thermische bestendigheid, maar is niet voor iedere constructie de beste keuze.
PTFE neemt vrijwel geen vocht op, heeft een oppervlak waaraan weinig materialen hechten en is elektrisch isolerend wanneer een geschikte ongevulde kwaliteit wordt gebruikt. Daardoor past het goed bij chemicaliën, glijdend contact, isolatie en omgevingen waarin andere kunststoffen sneller worden aangetast.
Het materiaal is relatief zacht, zet sterk uit bij temperatuurverandering en kan onder langdurige druk blijvend vervormen. Schroefdraad, dunne wanden, nauwe passingen en zwaar belaste ringen vragen daarom extra aandacht. Door de lage oppervlakte-energie is PTFE bovendien lastig te verlijmen zonder speciale voorbehandeling.
Heeft de ring een afdichtende functie, dan stemmen we bij een PTFE dichting de uitvoering ook af op de contactstof, klemkracht en ondersteuning. Moet de ring vooral elastisch afdichten of dempen, bekijk dan onze rubber ringen op maat. Is lage wrijving of zware chemische bestendigheid niet nodig, dan kan een andere kunststof ring op maat stijver of voordeliger zijn.
Teflon ringen op maat
Voorbeelden uit de praktijk
Uitgangspunt

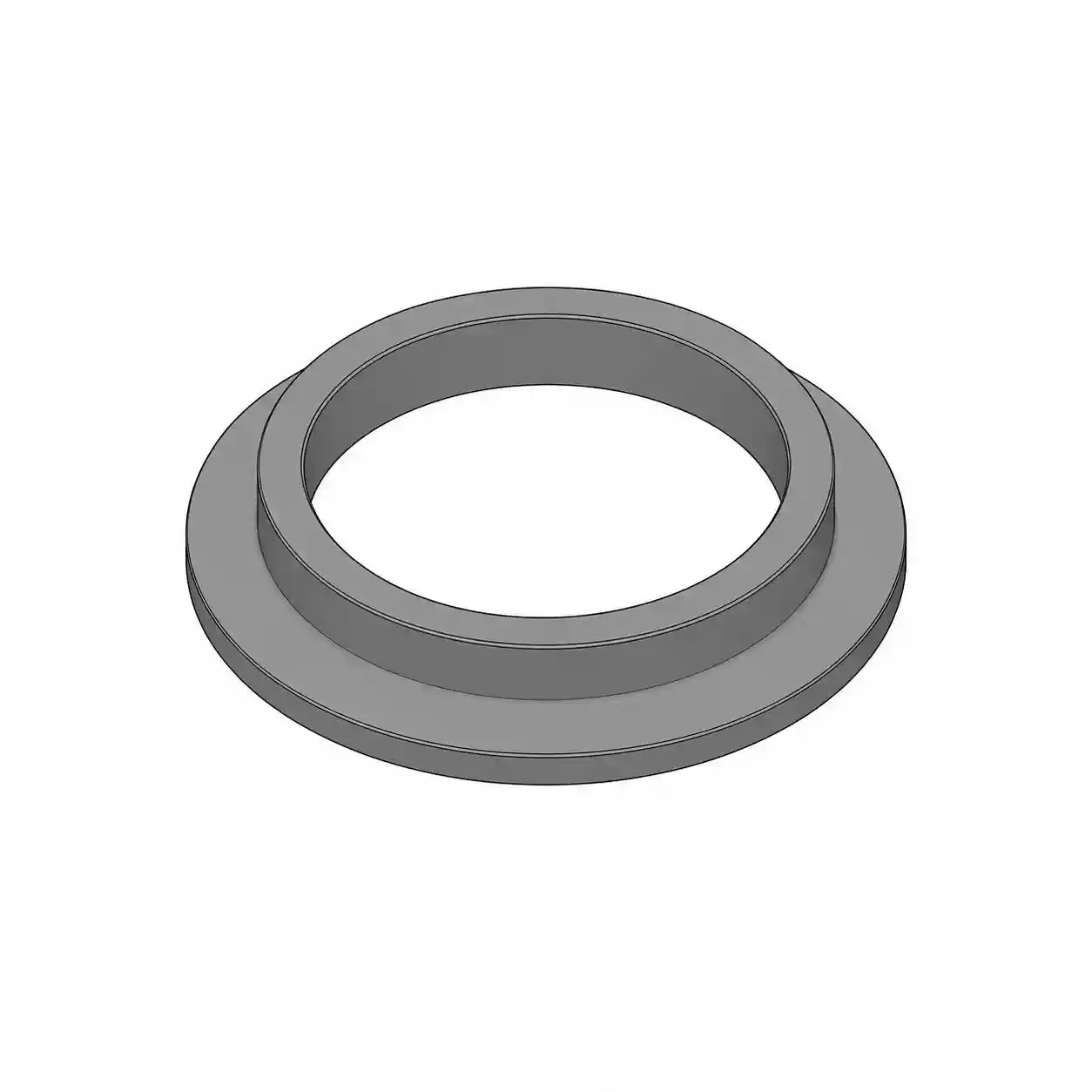

Digitaal model van een ring met kraag
In het model zijn de binnenmaat, buitendiameter, kraagdiameter en beide hoogtes vastgelegd. Zo ligt het volledige profiel voor de bewerking vast.
Resultaat

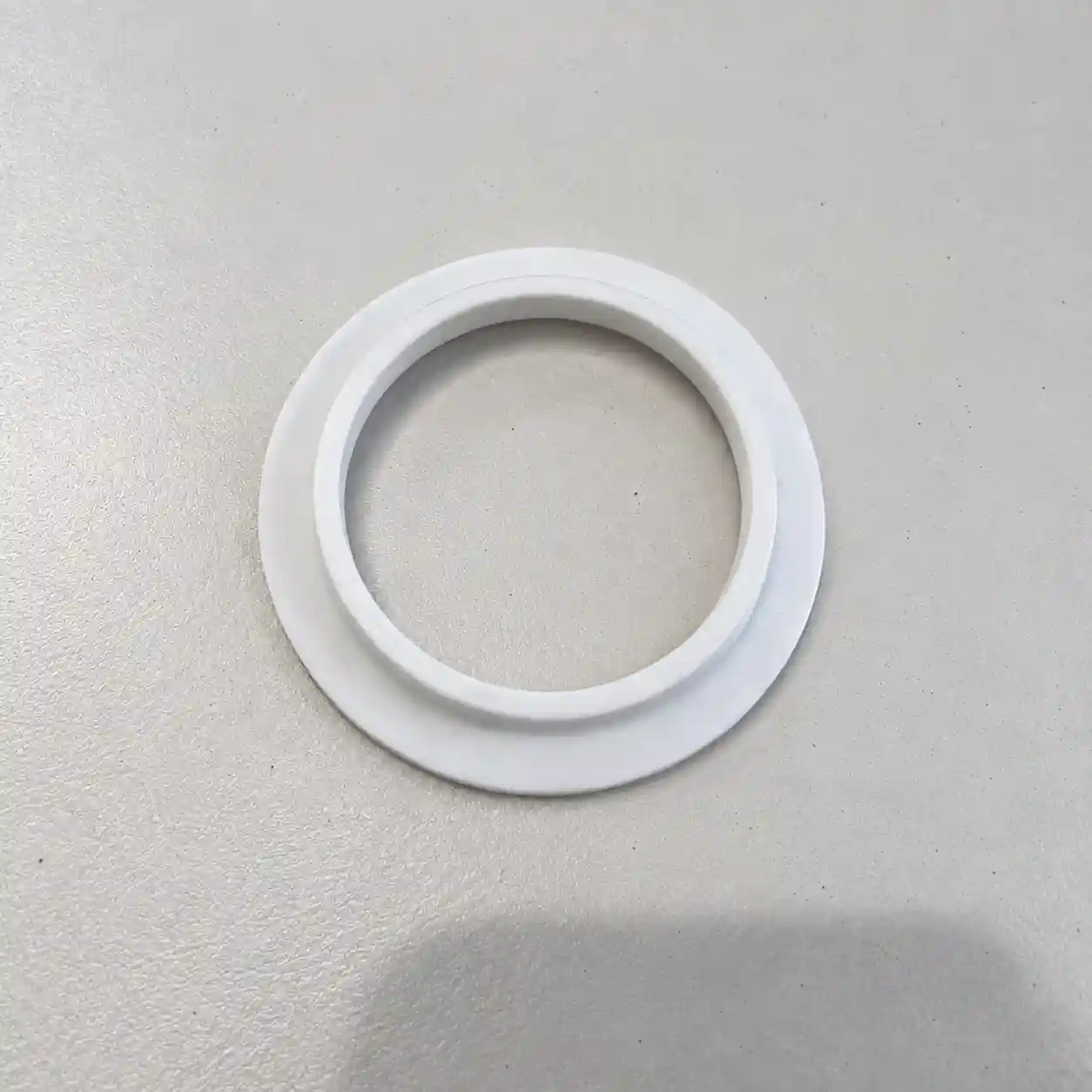

Witte Teflon ring met kraag
De ring is volgens het digitale model uit één stuk gemaakt. De smalle kraag valt in de boring en centreert de ring; de bredere flens blijft tegen het oppervlak liggen.
Uitvoering
Teflon ring met verstevigde binnenkant
Deze ring combineert een buitenzijde van PTFE met een metalen binnenbus. De bus verstevigt de boring, terwijl het PTFE aan de buitenzijde voor het gewenste contactoppervlak zorgt.
Uitvoering

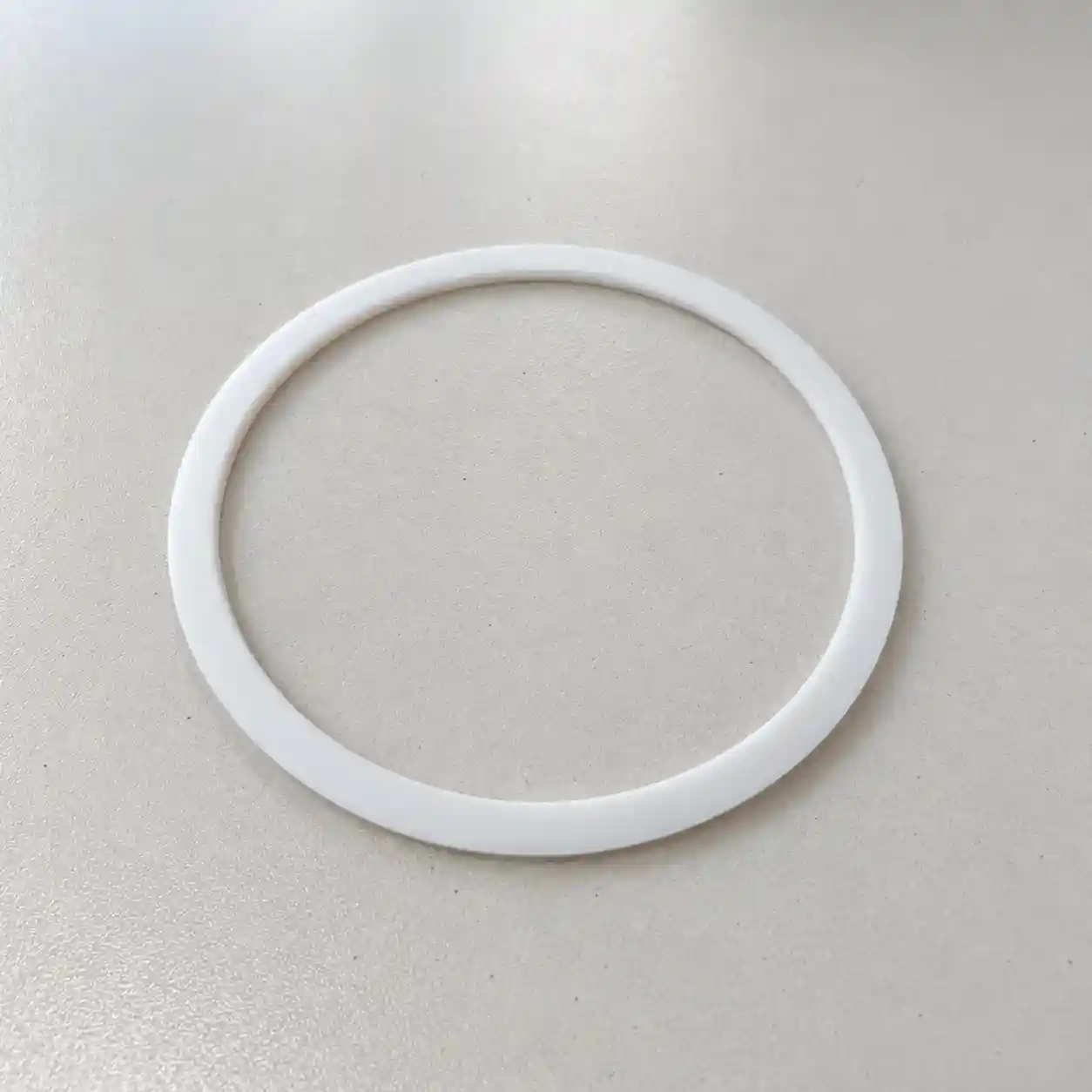

Vlakke PTFE ring met smalle ringbreedte
Deze vlakke ring heeft een grote binnendiameter ten opzichte van de buitenmaat. Bij zo'n smalle doorsnede is een rustige opspanning belangrijk, omdat PTFE tijdens het bewerken kan vervormen.
Prijsopbouw
Wat kost een Teflon ring op maat?
De prijs wordt bepaald door de PTFE-kwaliteit, hoeveelheid materiaal, bewerkingstijd en het aantal ringen.
Bij een vlakke ring tellen vooral de binnenmaat, buitenmaat, dikte en het gekozen materiaal. Gevuld of gecertificeerd PTFE heeft een ander prijsniveau dan een gangbare ongevulde kwaliteit.
Een ring met kraag, groef, dunne wand of meerdere passingmaten vraagt meer bewerking en controle. Ook het benodigde uitgangsmateriaal uit plaat, staf, buis of een geperst voorstuk heeft invloed op de prijs.
Bij series worden voorbereiding en instelling over meerdere ringen verdeeld. Daardoor daalt de prijs per stuk meestal.
Veelgestelde vragen
Over Teflon en PTFE ringen op maat
Maken jullie Teflon en PTFE ringen volledig op maat?
Ja. Zowel Teflon ring maatwerk als PTFE ring maatwerk wordt volgens de gewenste maten en uitvoering gemaakt. PTFE is de technische materiaalnaam; Teflon is een merknaam voor PTFE.
Kunnen jullie één Teflon ring op maat maken?
Ja. Enkelstuks, vervangingsringen, prototypes, kleine aantallen en terugkerende series kunnen worden aangevraagd.
Welke maten bepalen een Teflon ring?
Voor een vlakke ring zijn de binnendiameter, buitendiameter en dikte de hoofdmaten. Bij een kraag of getrapt profiel zijn ook de extra diameters en hoogtes nodig.
Welke gevulde PTFE-soorten zijn mogelijk?
Onder meer kwaliteiten met glas, koolstof, grafiet, brons of andere vulstoffen. De juiste compound hangt af van druk, beweging, slijtage, temperatuur, medium en elektrisch gedrag.
Is een Teflon ring hetzelfde als een rubber O-ring?
Nee. PTFE is niet elastisch zoals rubber en veert na samendrukken veel minder terug. Een PTFE ring kan wel als afdichtings- of steunring worden gebruikt, maar profiel en passing moeten daarvoor zijn ontworpen.
Zijn Teflon ringen bestand tegen hoge temperaturen?
PTFE heeft een breed temperatuurbereik; voor zuiver PTFE wordt vaak ongeveer −200 tot +260 °C genoemd. De werkelijk toegestane temperatuur hangt af van kwaliteit, belasting, constructie en gebruiksduur.
Zijn witte PTFE ringen voedselgeschikt?
Niet automatisch. Daarvoor is een geselecteerde materiaalvariant met de juiste verklaring nodig. Kleur alleen is geen bewijs van voedselgeschiktheid.
Heb ik een technische tekening nodig?
Nee. De maatvoering, een schets, foto, digitaal model of bestaand onderdeel kan als uitgangspunt dienen.
Wat bepaalt de prijs van Teflon ringen?
De PTFE-kwaliteit, binnen- en buitenmaat, dikte, profiel, tolerantie en het aantal bepalen samen de prijs.
Teflon ringen op maat nodig?
Neem contact met ons op. We bespreken de mogelijkheden en maken een vrijblijvende offerte.
