PTFE dichting
Wij maken PTFE afdichtingen op maat, van ronde ringen tot eigen vormen met gaten en uitsparingen. Ook bekend als Teflon dichtingen. Vanaf één stuk, met hulp van ons ervaren team.
- Vanaf één stuk
- Volgens maat of tekening
- Materiaaladvies
- Met gaten en uitsparingen
Liever eerst kort overleggen?
WhatsApp ons
PTFE afdichtingen op maat laten maken
Een vlakke dichting tussen twee aansluitvlakken vraagt een andere uitvoering dan een afdichtingsring met een opstaande rand of groef. Wij maken beide in PTFE, volgens uw tekening, schets of bestaand voorbeeld. Ook een afwijkende vorm of een onderdeel dat niet meer standaard verkrijgbaar is, kan op maat worden gemaakt.
Vlakke contouren snijden we uit plaatmateriaal. Bij een bewerkte dichting worden ook hoogteverschillen en de doorsnede gevormd, bijvoorbeeld door draaien of frezen. Onze Teflon ringen kunnen zo worden uitgevoerd met een kraag, trap of groef die aansluit op de ruimte waarin de ring wordt gemonteerd.
Vormen en bewerkingen
Uitvoeringen die wij kunnen maken

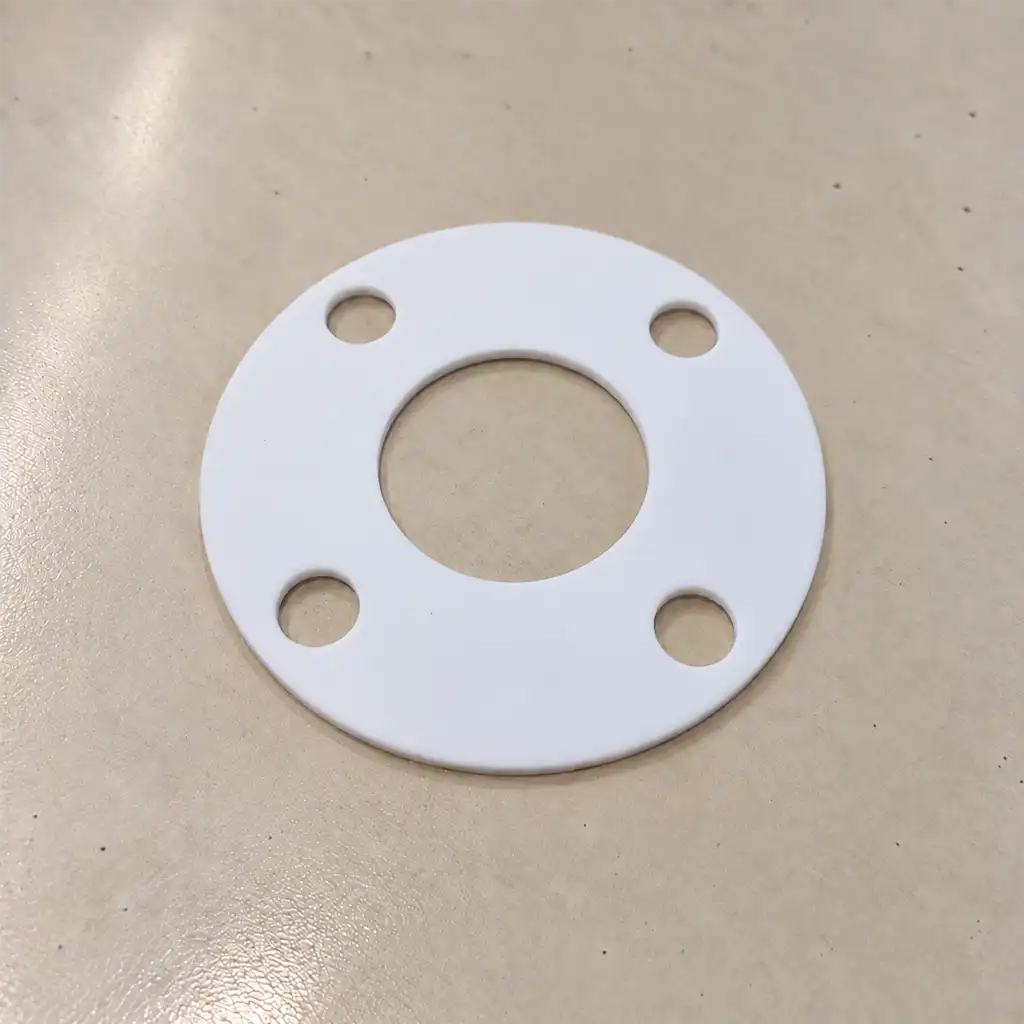

Met bevestigingsgaten
De doorlaat en het gatenpatroon worden afgestemd op de aansluiting, ook bij ongelijk verdeelde gaten.

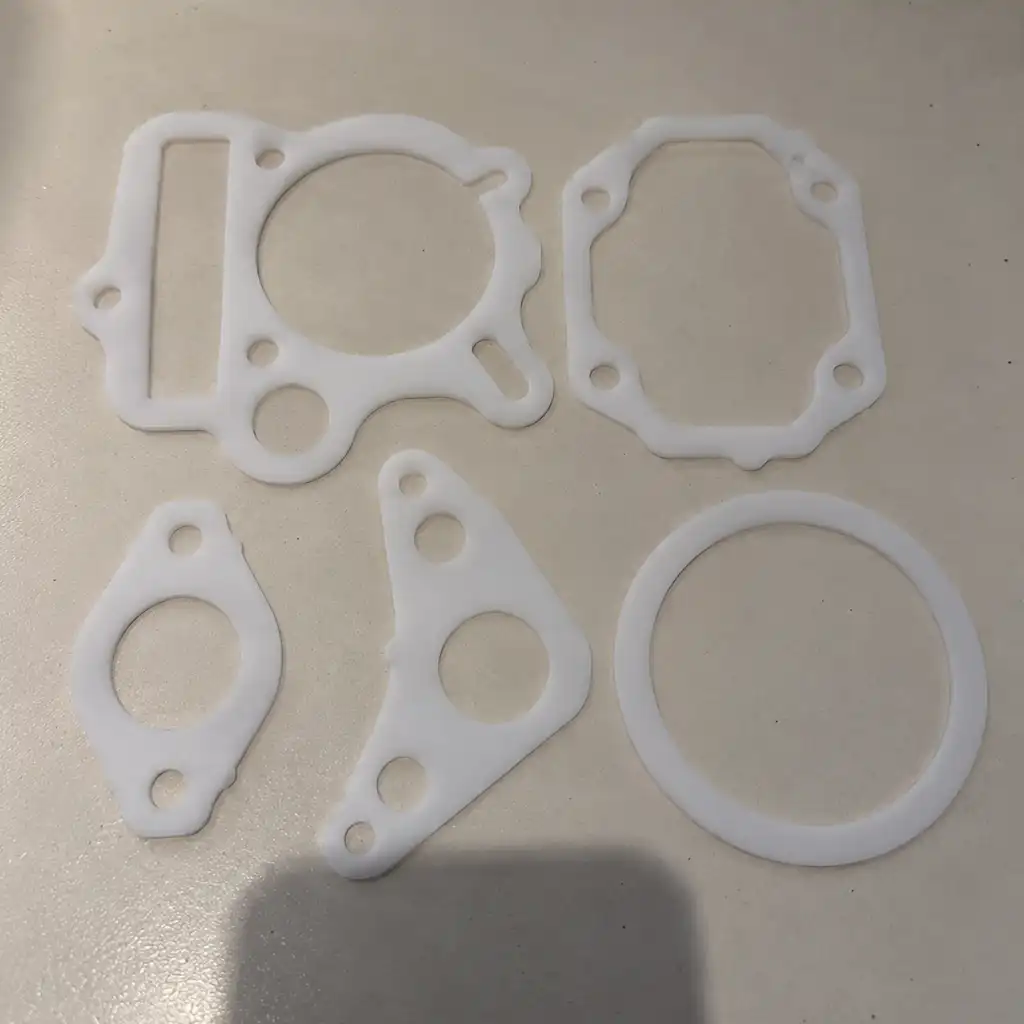

Vrije contouren
Driehoekige, langwerpige of onregelmatige vormen met uitsparingen voor kanalen en bevestigingen.
Meerdere openingen
Verschillende doorlaten in één dichting, zodat de vorm aansluit op een deksel of behuizing.
Ringen met groeven
Een groef aan de binnenzijde, buitenzijde of op het vlak, passend bij de afdichtingsconstructie.

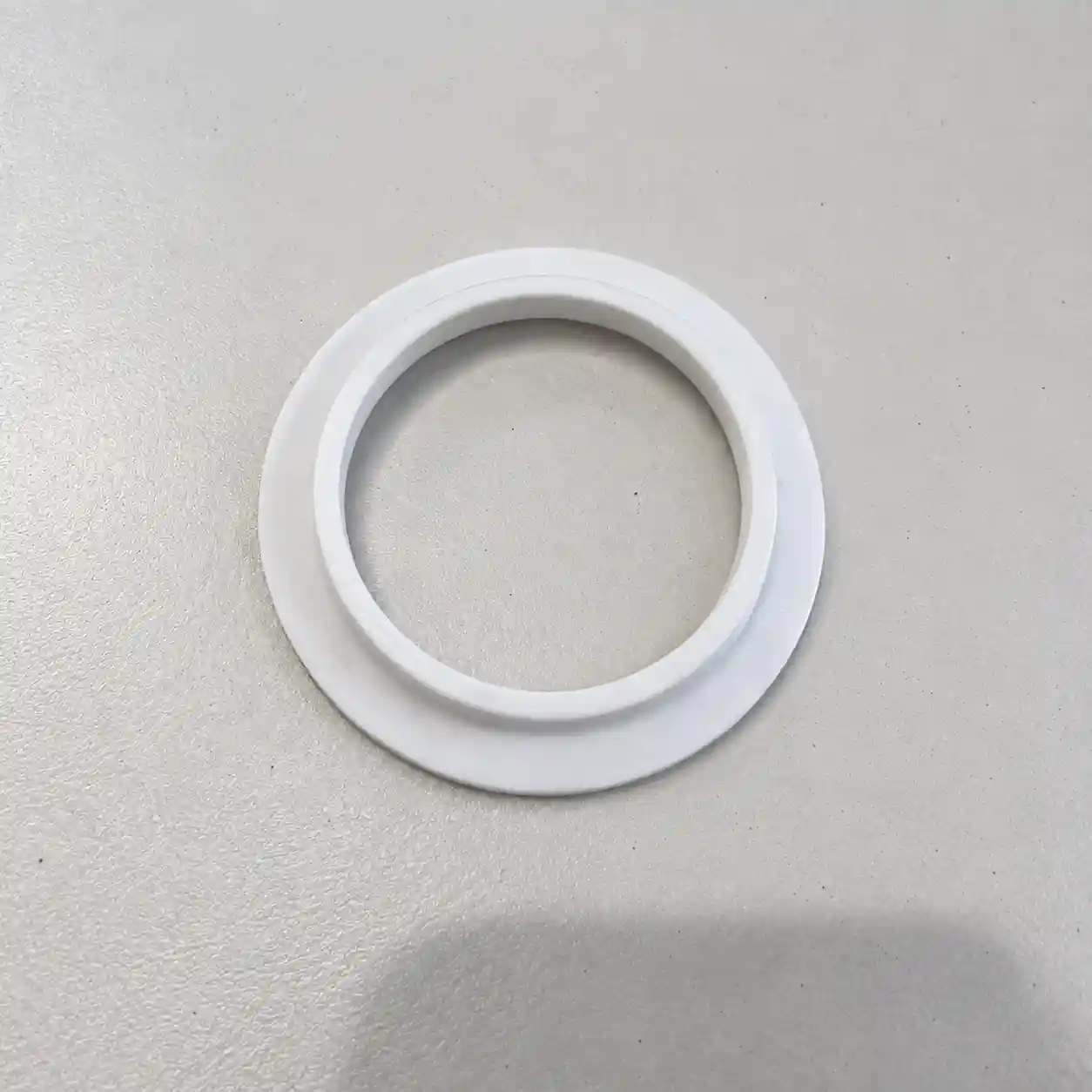

Dichtingen met een kraag
Een opstaande rand en een breder vlak deel in één onderdeel, met afzonderlijk bepaalde diameters en hoogtes.
Waarom kiezen voor een Teflon dichting?
PTFE is bestand tegen veel chemicaliën en neemt vrijwel geen vocht op. Dat maakt het bruikbaar voor afdichtingen die met vloeistoffen of reinigingsmiddelen in contact komen. De lage wrijving is daarnaast relevant bij afdichtingsonderdelen die langs een ander oppervlak bewegen. De juiste uitvoering hangt af van de contactstoffen, temperatuur en belasting.
Zuiver of gevuld PTFE
Zuiver PTFE bevat geen vulstoffen en biedt een brede chemische bestendigheid. Bij meer mechanische belasting kan gevuld PTFE worden overwogen. Toevoegingen zoals glas of koolstof kunnen de slijtvastheid en weerstand tegen vervorming verbeteren, maar veranderen ook andere eigenschappen. Gevuld PTFE is daardoor niet automatisch geschikt voor dezelfde stoffen als zuiver PTFE. Meer over deze materiaalvarianten staat bij PTFE op maat.
Ook de klemkracht telt mee: PTFE kan onder aanhoudende druk langzaam vervormen. Dit heet kruip. Een passende materiaalkwaliteit, ondersteuning en montage helpen om hiermee rekening te houden. Ons ervaren team denkt graag mee over de keuze.
Wanneer past een ander materiaal beter?
Voor een vlakke flensverbinding met bijvoorbeeld water of olie kan een Klingersil pakking een alternatief zijn. C-4400 is een vezelversterkte kwaliteit voor onder meer deze toepassingen; de combinatie van temperatuur, druk en contactstof bepaalt of die past. Is juist elasticiteit en terugveren nodig, dan kan rubber geschikter zijn binnen ons aanbod dichtingen op maat.
Voor een vormvaste tussenlaag of isolatiering kunnen ook andere kunststof pakkingen passen. Een materiaalkeuze voor afdichting is dus niet altijd dezelfde als voor afstand houden of isoleren.
Toepassingen van PTFE afdichtingen
Leidingen en koppelingen
In leidingen voor chemicaliën komt de binnenrand van de dichting in contact met de vloeistof. PTFE wordt hier toegepast vanwege zijn bestendigheid tegen veel zuren, basen en oplosmiddelen. Ook de concentratie en bedrijfstemperatuur worden meegenomen bij de keuze van de kwaliteit.
Pompen en procesapparatuur
Tussen een pomphuis en deksel kan een PTFE dichting de stilstaande verbinding afdichten. Naast de verpompte vloeistof zijn eventuele spoel- en reinigingsmiddelen van belang. Een dichting voor een bewegende as vraagt een eigen ontwerp; daarvoor volstaat een vlakke dekselafdichting niet.
Bewerkte afdichtingsonderdelen
Bij een ring in een uitsparing of rond een bewegend onderdeel telt de doorsnede mee. Een kraag, groef of getrapte vorm bepaalt hoe het onderdeel wordt geplaatst en ondersteund. Bij beweging spelen naast chemische bestendigheid ook wrijving en slijtage een rol in de keuze voor zuiver of gevuld PTFE.
Voorbeelden uit de praktijk
Voorbeelden van PTFE afdichtingen

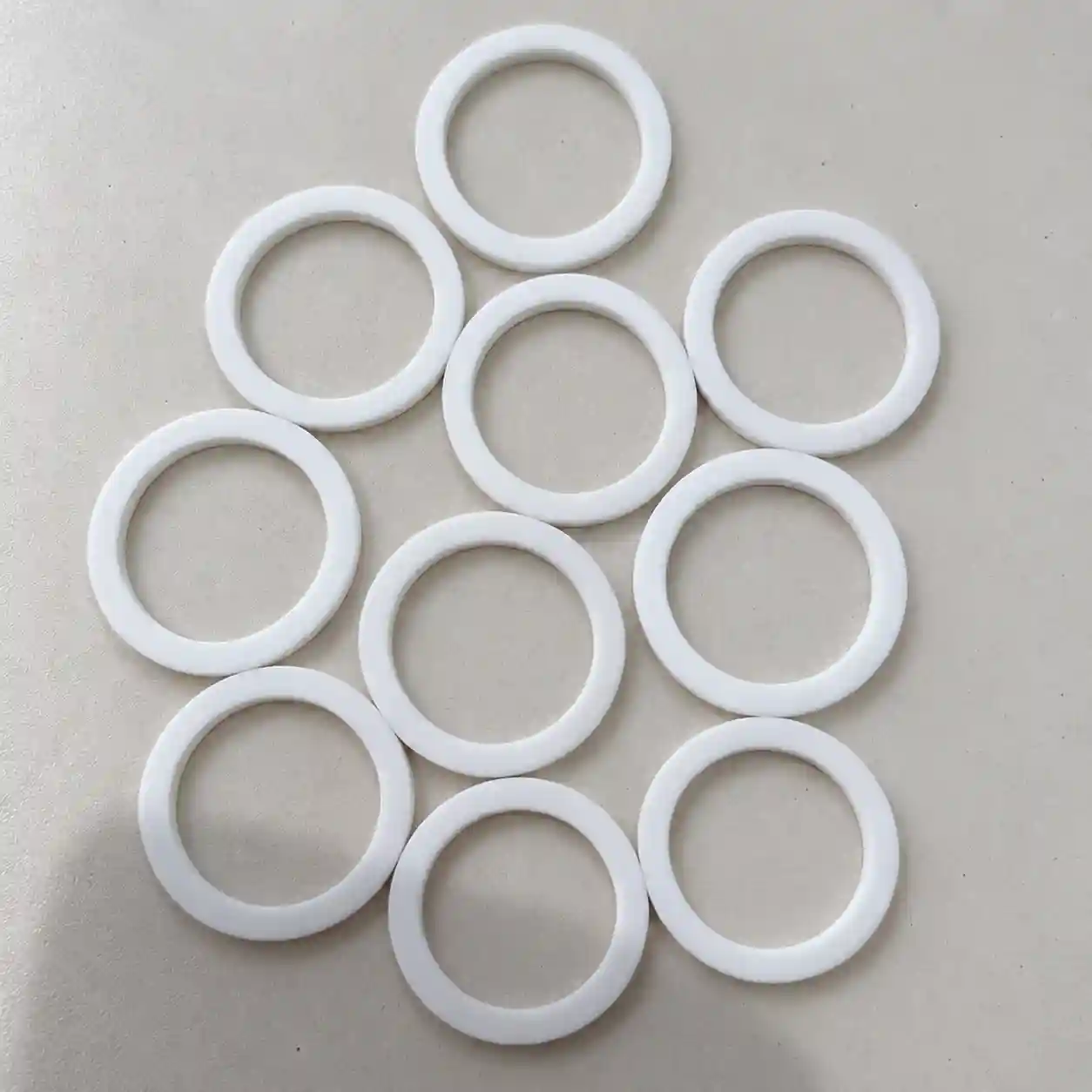

Kleine serie
Ronde PTFE dichtingen in serie
Tien vlakke PTFE dichtingen met een ononderbroken ringvorm, zonder bevestigingsgaten. Dit voorbeeld laat een serie van dezelfde ronde uitvoering zien.

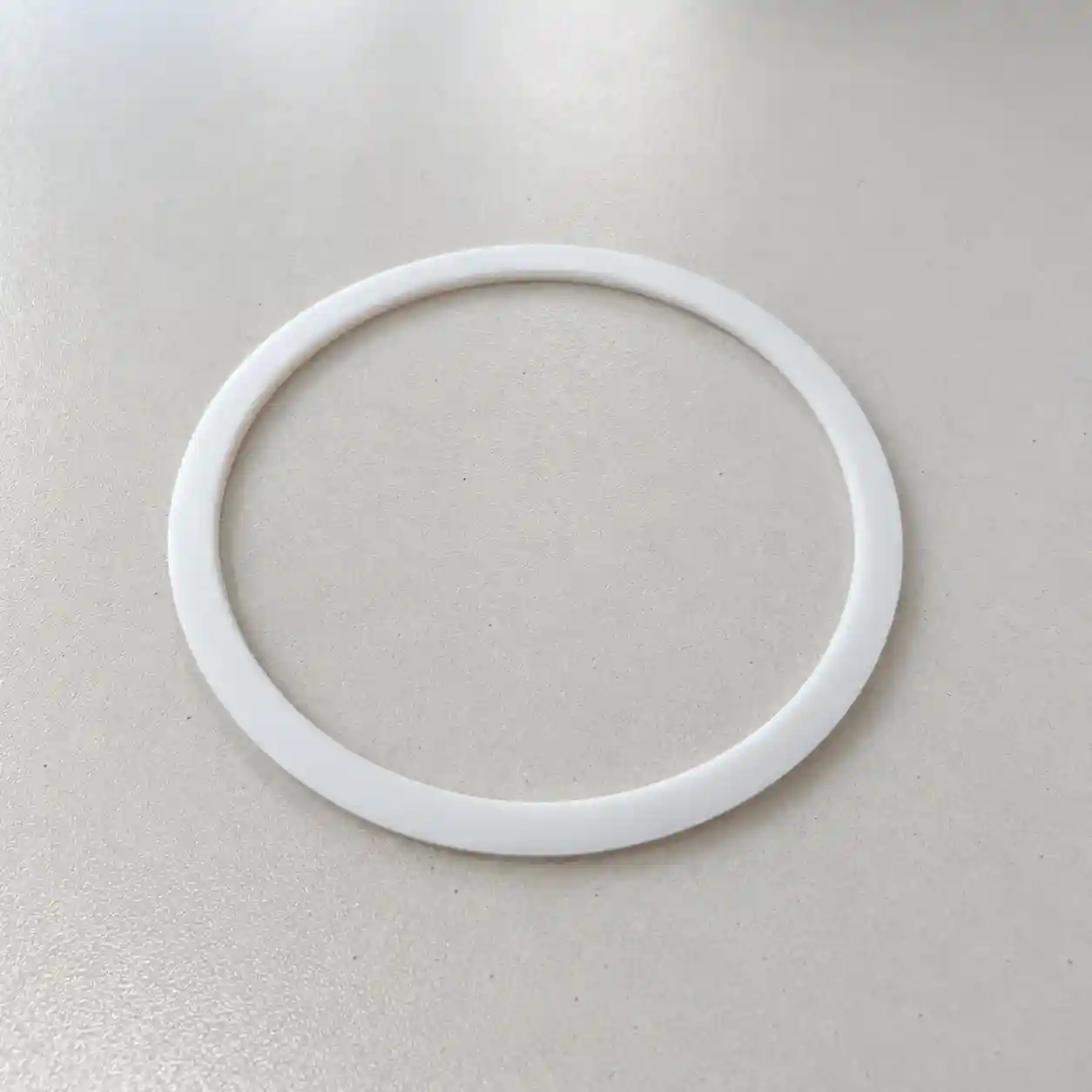

Smalle ringbreedte
Teflon afdichting met smalle rand
Deze uitvoering heeft een grote doorlaat met een smalle, doorlopende rand. Er zijn geen boutgaten of onderbrekingen in het vlak aangebracht.

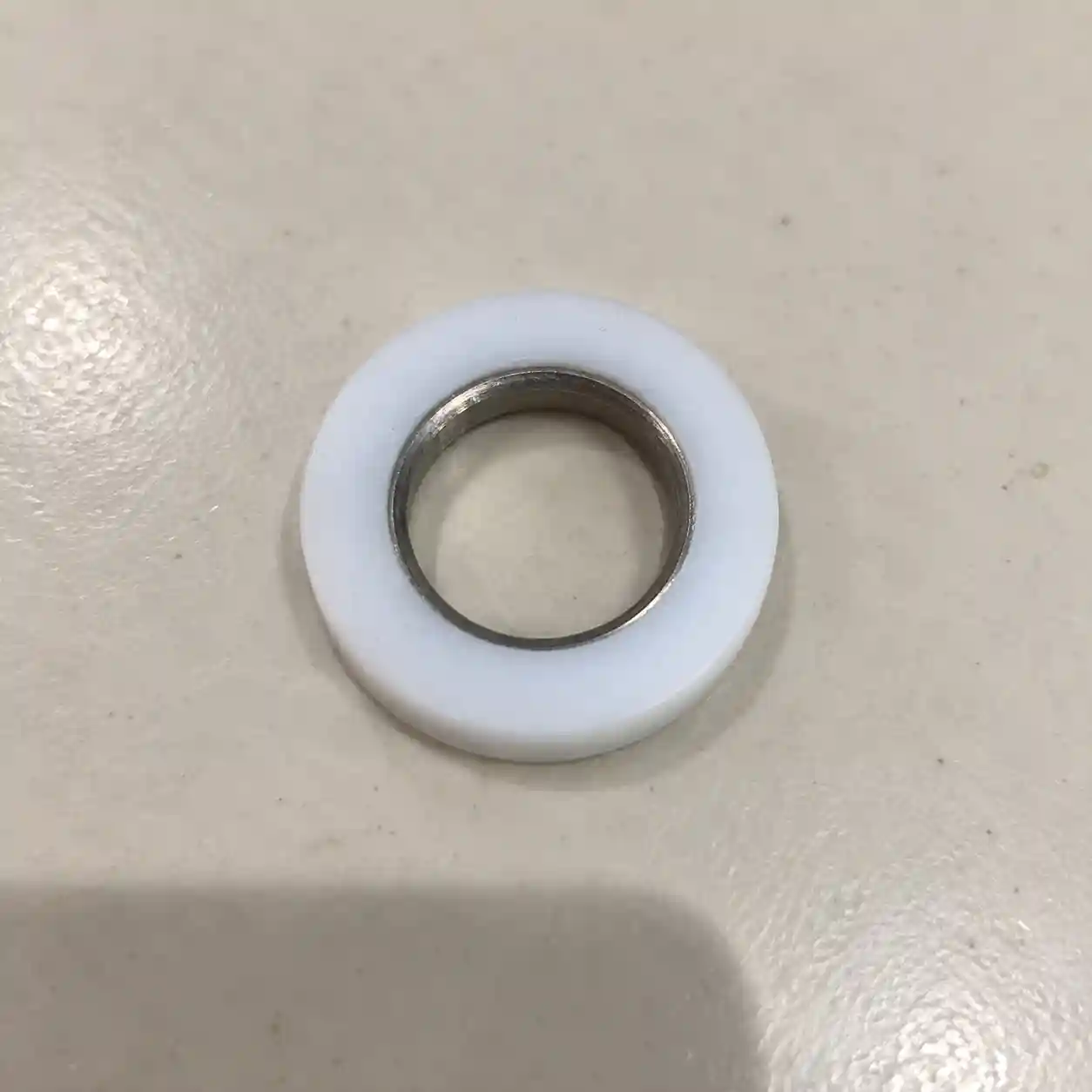

Samengestelde uitvoering
PTFE dichting met metalen inzet
Een witte PTFE ring met een metalen inzet rond de centrale opening. De inzet steekt boven het kunststof vlak uit, waardoor het onderdeel twee verschillende hoogtes heeft.
Wat kost een PTFE dichting op maat?
De prijs hangt af van de PTFE kwaliteit, afmetingen, dikte, bewerkingen en het aantal. Een vlakke contour vraagt een andere bewerking dan een ring met groeven of een bijzondere doorsnede. Stuur uw tekening of voorbeeld mee; u ontvangt een vrijblijvende offerte voor de gewenste uitvoering.
Veelgestelde vragen
Over PTFE dichtingen
Wat is het verschil tussen een PTFE en een Teflon dichting?
PTFE is de materiaalnaam. Teflon is een merknaam die vaak voor PTFE wordt gebruikt. Voor de uitvoering is vooral van belang welke PTFE kwaliteit nodig is, bijvoorbeeld zuiver of gevuld materiaal.
Kan ik een dikkere dichting gebruiken om beter af te dichten?
Een grotere dikte geeft niet automatisch een betere afdichting. De beschikbare ruimte, toestand van de aansluitvlakken en klemkracht spelen mee. Bij een bestaande verbinding bekijken we daarom eerst waarom de huidige dichting niet voldoet.
Kunnen jullie één vervangende dichting maken zonder tekening?
Ja. Met een bestaand voorbeeld, foto of schets kunnen we de aanvraag bespreken. Is de oude dichting versleten of vervormd, dan helpen de maten van de aansluiting om de oorspronkelijke vorm te bepalen.
Uw PTFE dichting laten maken
Stuur uw tekening, maten of voorbeeld. Ons ervaren team denkt graag met u mee.
