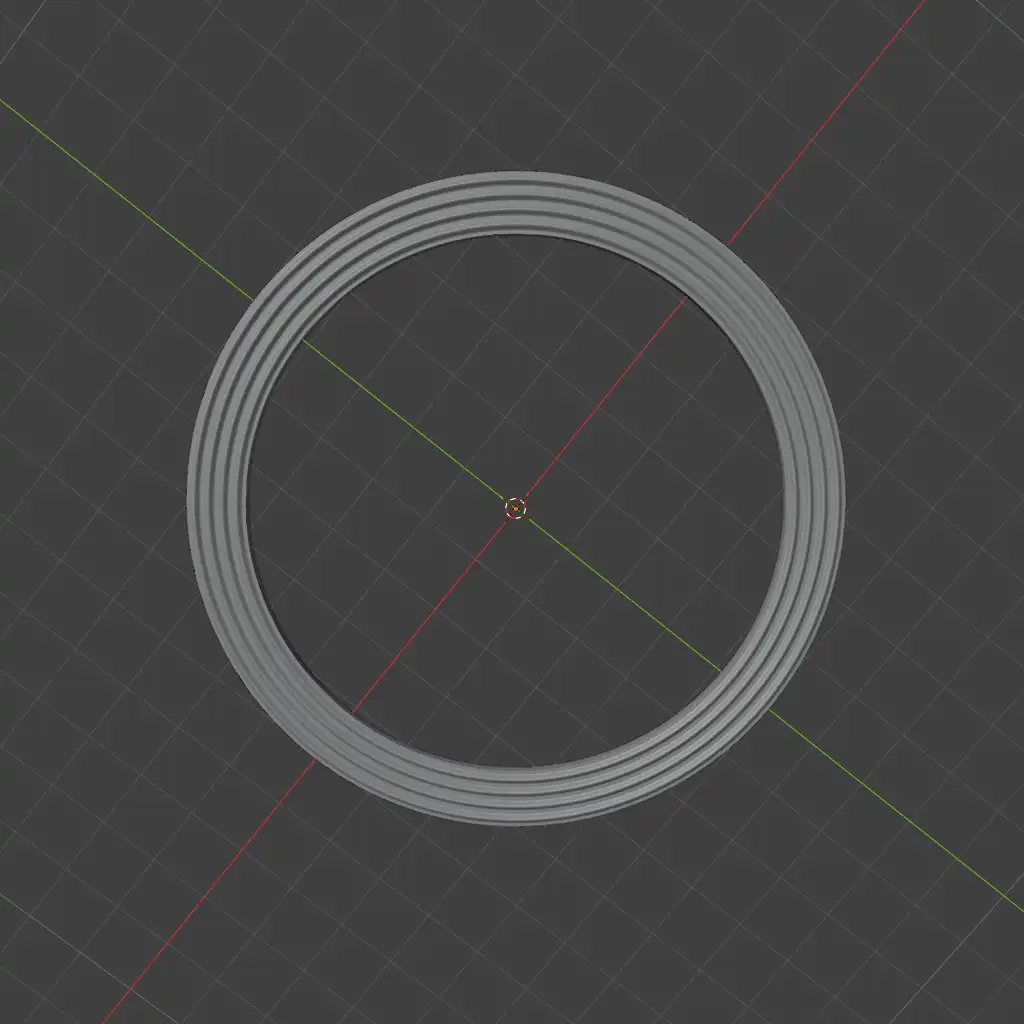

1 · Het ontwerp
Ring met een geribbeld profiel
In het model zijn de binnen- en buitenvorm en de rondom lopende ribbels uitgewerkt. Ook de doorsnede hoort bij het maatwerk.
Dichtingen op maat
Wij maken dichtingen op maat: van vlakke afdichtingen tot ringen en profielen met een eigen doorsnede. Vanaf één stuk. Onze specialisten helpen u graag bij het kiezen van het juiste materiaal.
- Vanaf één stuk
- Volgens maat of voorbeeld
- Materiaaladvies
- Rond en in vrije contouren
Liever eerst kort overleggen?
WhatsApp ons
Een voorbeeld van ons maatwerk
Dichting met ribbels op maat gemaakt

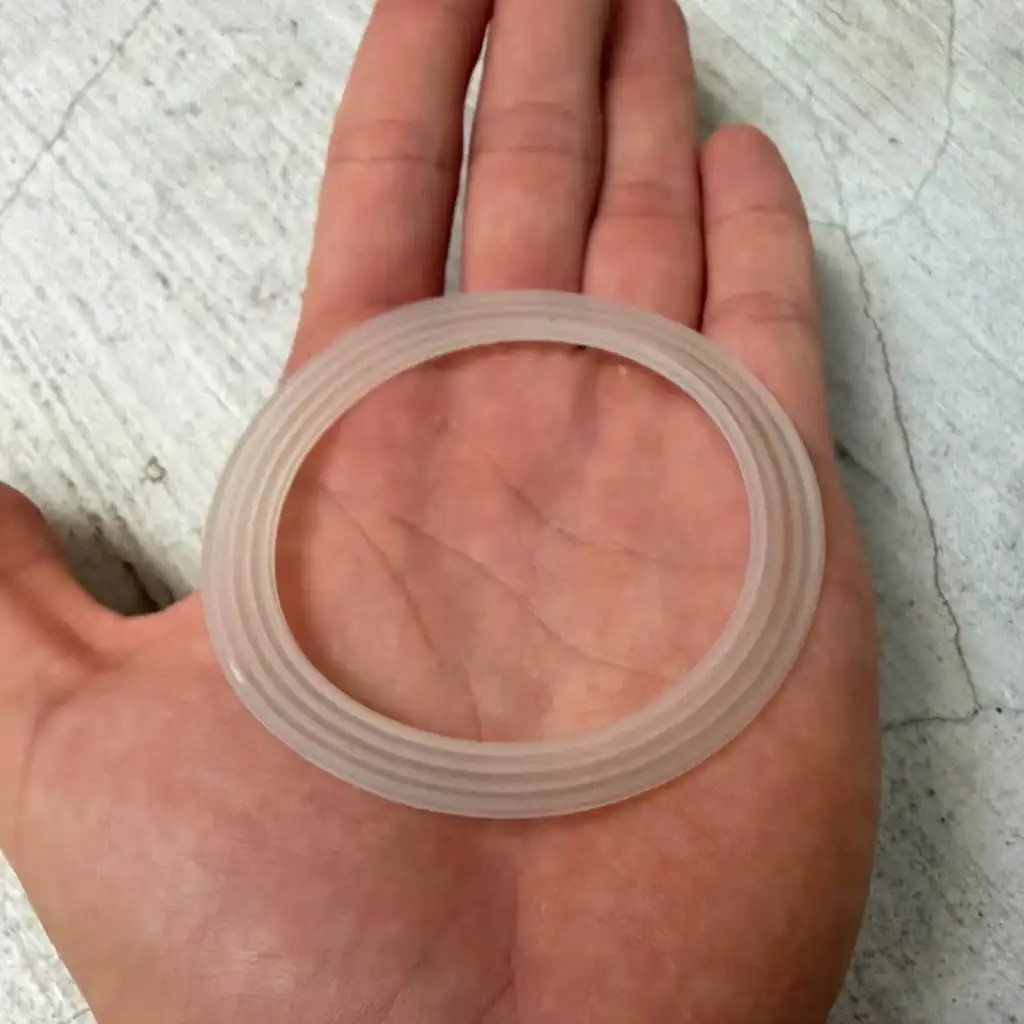

2 · Het resultaat
De gemaakte dichting
De gemaakte dichting heeft meerdere rondom lopende ribbels, zoals uitgewerkt in het digitale model.

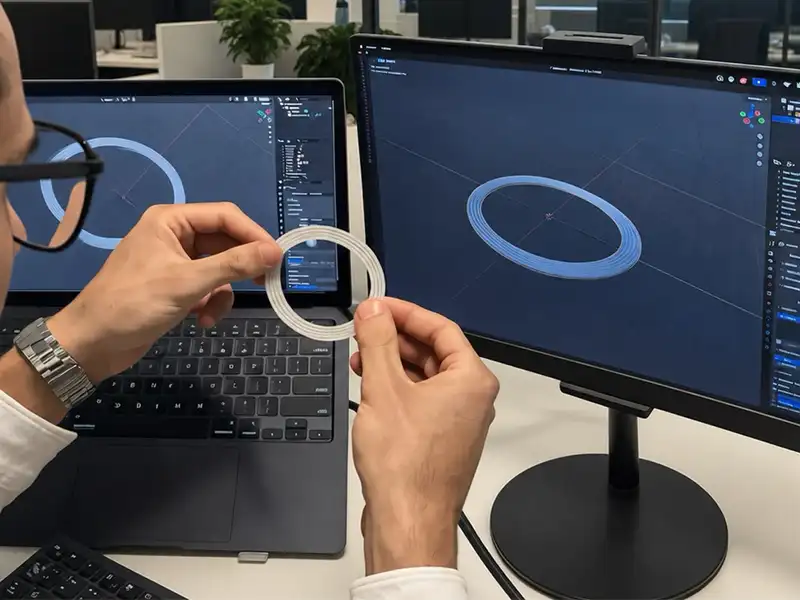

3 · Naast elkaar
Onderdeel en digitaal model
De dichting wordt naast het ontwerp gehouden. Zo zijn de uitgewerkte ringvorm en het ribbelprofiel in beide versies te herkennen.
Dichtingen op maat laten maken
Past een standaarddichting niet, is een onderdeel versleten of wordt de oorspronkelijke uitvoering niet meer geleverd? Wij maken een passende dichting voor uw aansluiting. Van vlakke afdichtingen en ringen tot afdichtingsprofielen met een eigen doorsnede: we stemmen de vorm af op uw onderdeel.
De vorm en het materiaal worden afgestemd op wat het onderdeel moet afdichten. Een behuizing tegen stof afsluiten vraagt bijvoorbeeld iets anders dan een verbinding waarin hete vloeistof of gas onder druk aanwezig is. Daarom kijken we naar de aansluiting én de omstandigheden waarin de dichting wordt gebruikt.
U kunt één vervangingsdeel, een prototype of een serie laten maken. Een foto, schets of bestaand voorbeeld is een goed begin; onze specialisten helpen u met de verdere uitwerking.
Vormen en uitvoeringen
Welke dichtingen kunnen wij maken?
Deze uitvoeringen zijn voorbeelden van ons maatwerk. Ook voor een ander profiel, een afwijkende doorsnede of een volledig eigen vorm kunt u bij ons terecht.
Vlakke flensafdichtingen
Tussen twee flenzen, met een opening voor de doorlaat en waar nodig boutgaten. Rond of met een afwijkende buitenvorm.
Deksel- en behuizingsdichtingen
Langs de rand van een deksel, pomphuis of behuizing. Met afzonderlijke openingen voor kanalen en bevestigingspunten.
Ringen met een eigen profiel
Een ring met ribbels, een groef of een getrapte doorsnede, afgestemd op de ruimte waarin de afdichting wordt gemonteerd.
Afdichtingsprofielen op maat
Een profiel met een eigen doorsnede, afgestemd op de ruimte en bevestiging in uw onderdeel. Zowel een bestaande uitvoering als een nieuw ontwerp kan het uitgangspunt zijn.
Vrije contouren
Asymmetrische dichtingen met meerdere openingen. Handig wanneer een standaardvorm niet aansluit op het bestaande onderdeel.
Afdichtingsstrips
Smalle stroken voor het afdichten van naden en aansluitranden. Lengte, breedte en dikte worden afgestemd op de beschikbare ruimte en de gewenste aansluiting.
Welk materiaal past bij uw afdichting?
Een passende vorm is het begin. Het materiaal moet ook bestand zijn tegen de aanwezige vloeistof of het gas, de temperatuur en de belasting. Daarnaast maakt het verschil of de dichting wordt vastgeklemd of juist moet kunnen vervormen en terugveren.
Rubber voor een elastische afdichting
Rubber is geschikt wanneer de dichting moet kunnen worden samengedrukt en terugveren. EPDM wordt veel gebruikt bij water en weersinvloeden. Bij contact met olie ligt NBR meer voor de hand; siliconen kunnen passen wanneer temperatuur en flexibiliteit belangrijk zijn. De rubbersoort en hardheid bepalen samen hoe de afdichting zich gedraagt.
PTFE bij contact met chemicaliën
Wanneer de chemische bestendigheid van rubber onvoldoende is, kan een PTFE dichting een passende keuze zijn. PTFE, ook bekend als Teflon, is breed chemisch bestendig en kan als vlak of geprofileerd onderdeel worden uitgevoerd. Het veert niet zoals rubber en kan onder langdurige druk vervormen; de ondersteuning en montage moeten daarop aansluiten.

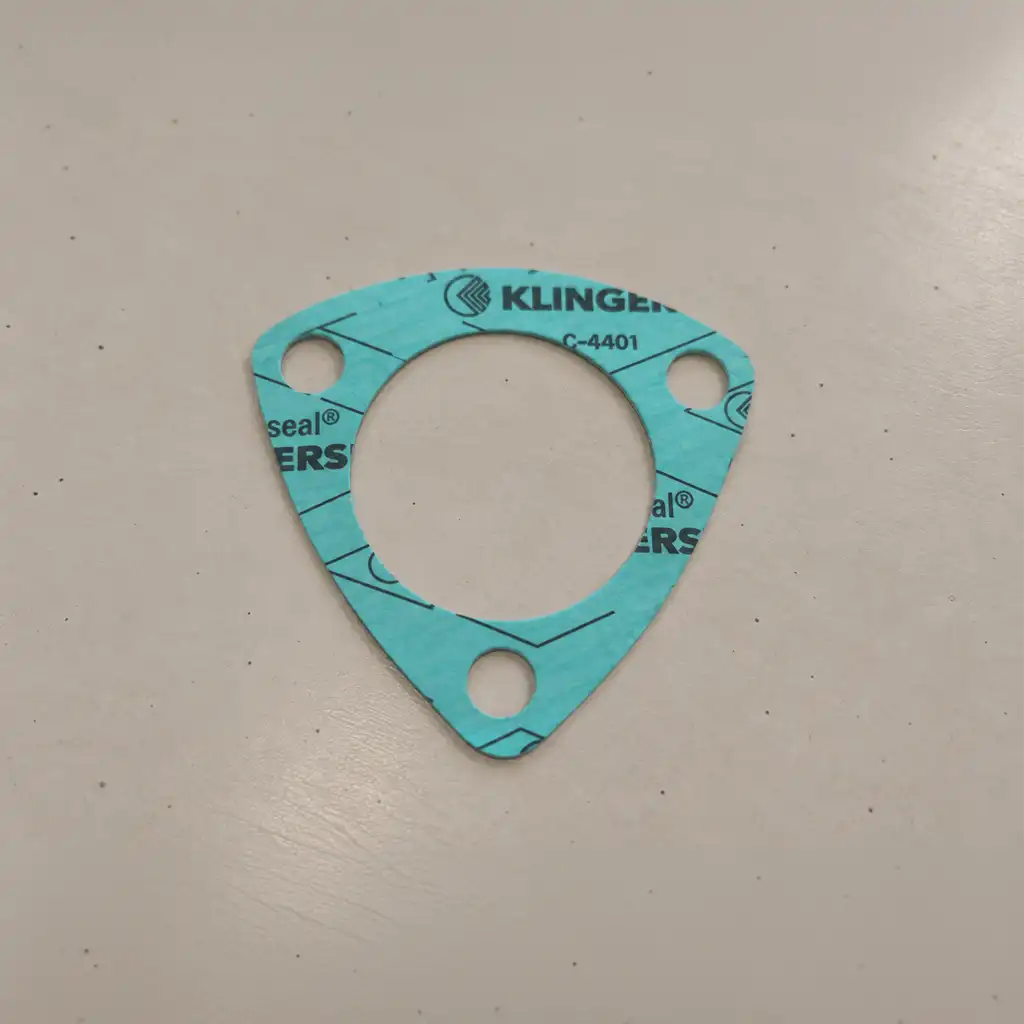

Vezelmaterialen voor vaste verbindingen
Voor een vlakke afdichting tussen vastgeklemde flenzen of deksels kan een Klingersil pakking geschikt zijn. Deze vezelversterkte materialen zijn verkrijgbaar in kwaliteiten voor verschillende vloeistoffen, gassen en temperaturen. Een materiaalcode zoals C-4400 helpt bij vervanging om de bestaande uitvoering te herkennen.
Mica bij hoge temperaturen
Bij temperaturen waarvoor gangbaar rubber of een vezelmateriaal niet meer geschikt is, kunnen mica pakkingen uitkomst bieden. Hittebestendige mica-kwaliteiten worden onder meer gebruikt in uitlaatsystemen en bij hete gassen. De materiaalopbouw en beschikbare klemkracht blijven belangrijk voor de afdichting.
Voor een vlakke afdichting tussen twee aansluitvlakken kunnen kunststof pakkingen op maat worden gesneden, met de benodigde openingen en bevestigingsgaten.
Voorbeelden uit de praktijk
Afdichtingen in verschillende uitvoeringen
Van dunne vlakke dichtingen tot grote contouren en samengestelde onderdelen. Deze voorbeelden laten verschillende materialen en vormen zien.
Klingersil C-4400
Ronde flensafdichting
Een centrale doorlaat en vijf bevestigingsgaten in een vlakke dichting. De diameter en het gatenpatroon volgen de flens waarop het onderdeel wordt gemonteerd.
Gecombineerde uitvoering
Teflon met een metalen binnenring
Dit voorbeeld combineert een wit Teflon deel met een metalen binnenring. Bij zo'n uitvoering worden ook de aansluiting en de maatverhouding tussen beide delen meegenomen.

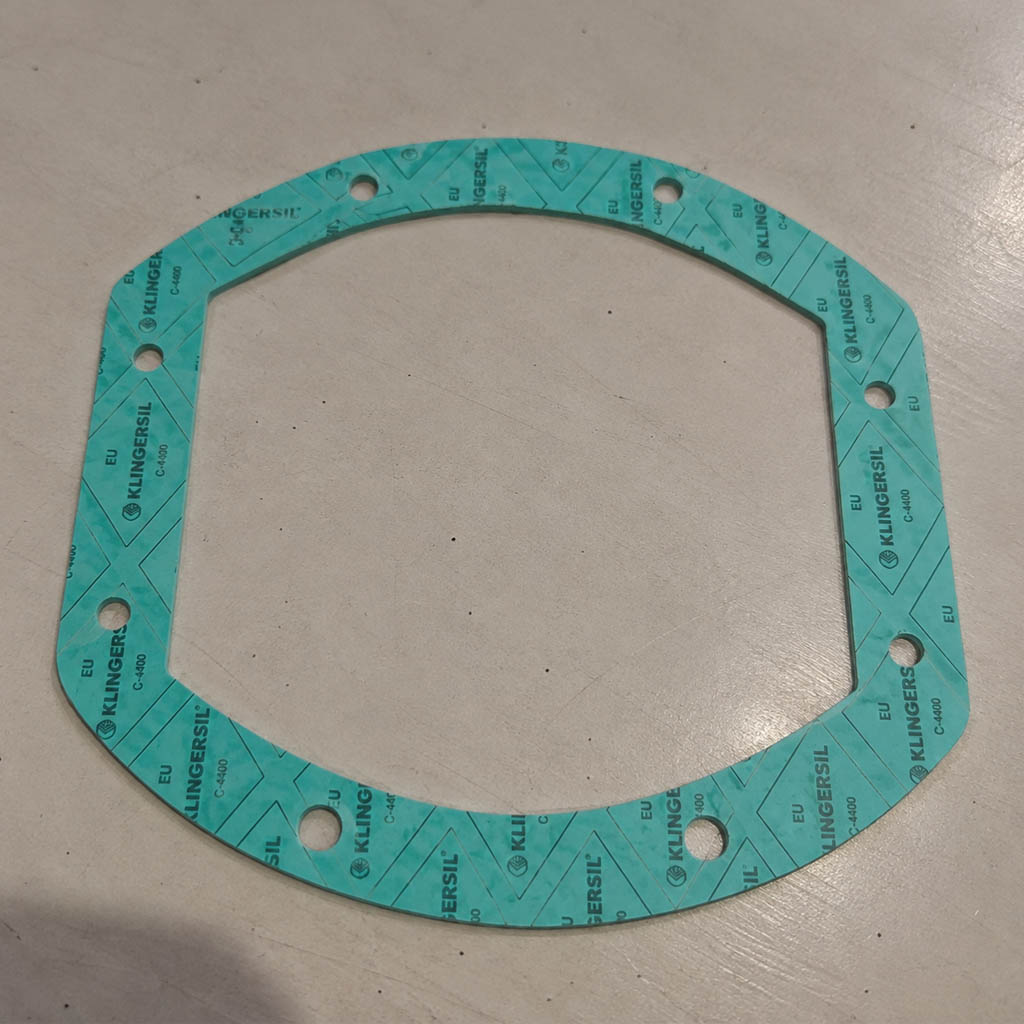

Groot formaat
Afwijkende binnen- en buitenvorm
Deze grote dichting heeft afgeronde hoeken en boutgaten langs de rand. De binnen- en buitencontour kunnen afzonderlijk op de aansluiting worden afgestemd.
Vrije vormen
Teflon dichtingen met meerdere openingen
Ronde en onregelmatige uitvoeringen met verschillende doorlaten en bevestigingspunten. Een dichting kan zo meerdere aansluitvlakken binnen hetzelfde onderdeel volgen.

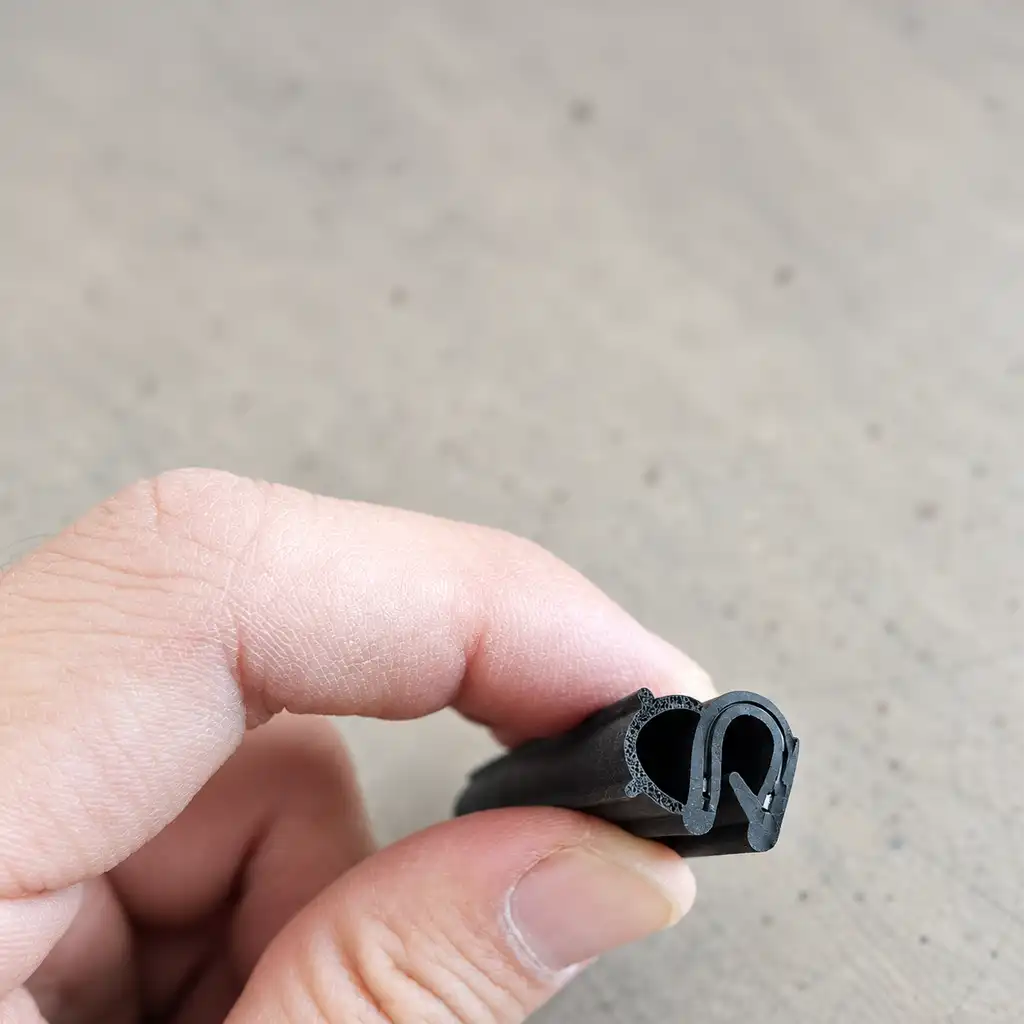

Rubber profiel
Afdichtingsprofiel met eigen doorsnede
Dit profiel combineert een holle afdichtingskamer met een U-vormig klemdeel. De doorsnede kan worden afgestemd op de randdikte, beschikbare ruimte en gewenste indrukking.
Micaliet
Vlakke ringen in verschillende diameters
Twee eenvoudige ringvormen zonder boutgaten. De binnenmaat, buitenmaat en dikte worden gekozen voor de beschikbare ruimte en het af te dichten vlak.
Mica
Grote ring met boutgaten
Een ruime ronde doorlaat met bevestigingsgaten rondom de omtrek. Ook dergelijke grote diameters kunnen als maatwerk worden aangevraagd.
Wat kosten dichtingen op maat?
De prijs hangt af van het materiaal, de afmetingen, de vorm en het aantal. Een vlak uitgesneden onderdeel vraagt een andere voorbereiding dan een geprofileerde ring met ribbels of een nauwkeurige passing. Ook de benodigde hoeveelheid uitgangsmateriaal telt mee.
Bij meerdere gelijke exemplaren kan de voorbereiding over de serie worden verdeeld. U ontvangt een vrijblijvende offerte met de gekozen uitvoering, prijs en leverindicatie.
Veelgestelde vragen
Over dichtingen op maat
Wat is het verschil tussen een dichting en een pakking?
Dichting en afdichting zijn brede benamingen voor onderdelen die een aansluiting afsluiten. Een vlakke pakking wordt tussen twee contactvlakken geklemd. Een afdichting kan ook een profiel of ribbels hebben; de woorden worden in de praktijk deels door elkaar gebruikt.
Kan ik beginnen zonder technische tekening?
Ja. Een foto, schets of bestaand voorbeeld is voldoende om de mogelijkheden te bespreken. Voor het maken van de dichting worden de maten en materiaalkeuze vastgelegd.
Kan ik een andere materiaalsoort laten gebruiken?
Dat kan als het materiaal bij de aansluiting en toepassing past. Een elastisch rubber vervangen door PTFE vraagt bijvoorbeeld aandacht voor de vervorming en montage. Een gelijke vorm betekent niet automatisch een gelijke werking.
Hoe snel kunnen jullie leveren?
Dat hangt af van het materiaal, de uitvoering en het aantal. Geef een gewenste datum door als het om onderhoud of vervanging gaat. Bij de offerte ontvangt u een leverindicatie.
Uw dichting op maat laten maken
Vertel ons wat u nodig heeft. Onze specialisten denken graag mee over een passende uitvoering.
