Uit de praktijk

Voorbeelden van Teflon maatwerk

Een selectie van Teflon ringen, stroken, blokken en bewerkte PTFE onderdelen die we volgens maat en gewenste uitvoering hebben gemaakt.

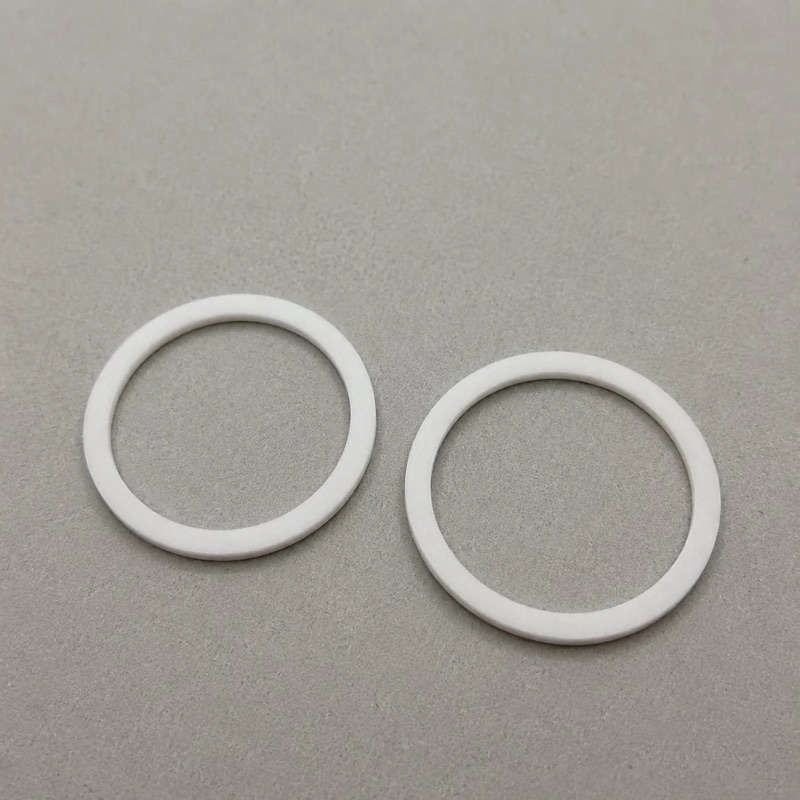

Twee PTFE ringen

Deze vlakke witte ringen zijn met verschillende binnen- en buitenmaten gemaakt. Ook ringbreedte en dikte worden op de passing en beschikbare ruimte afgestemd. Andere uitvoeringen staan bij onze Teflon ringen.

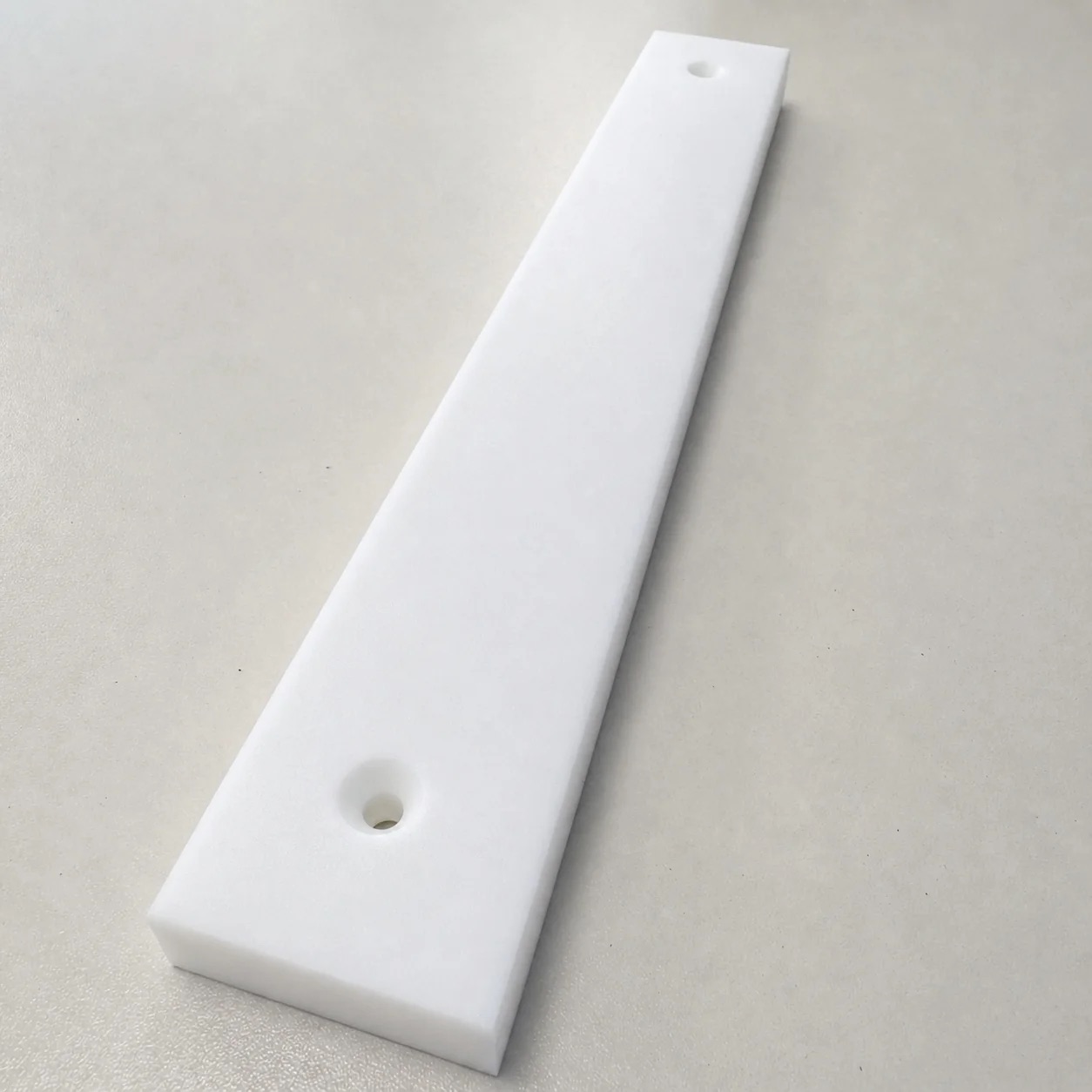

Witte Teflon strip met twee verzonken montagegaten

Teflon strip met verzonken gaten

De strip is voorzien van twee verzonken montagegaten. Hierdoor vallen de schroefkoppen in het materiaal en blijft het bovenvlak vrij voor contact of geleiding.

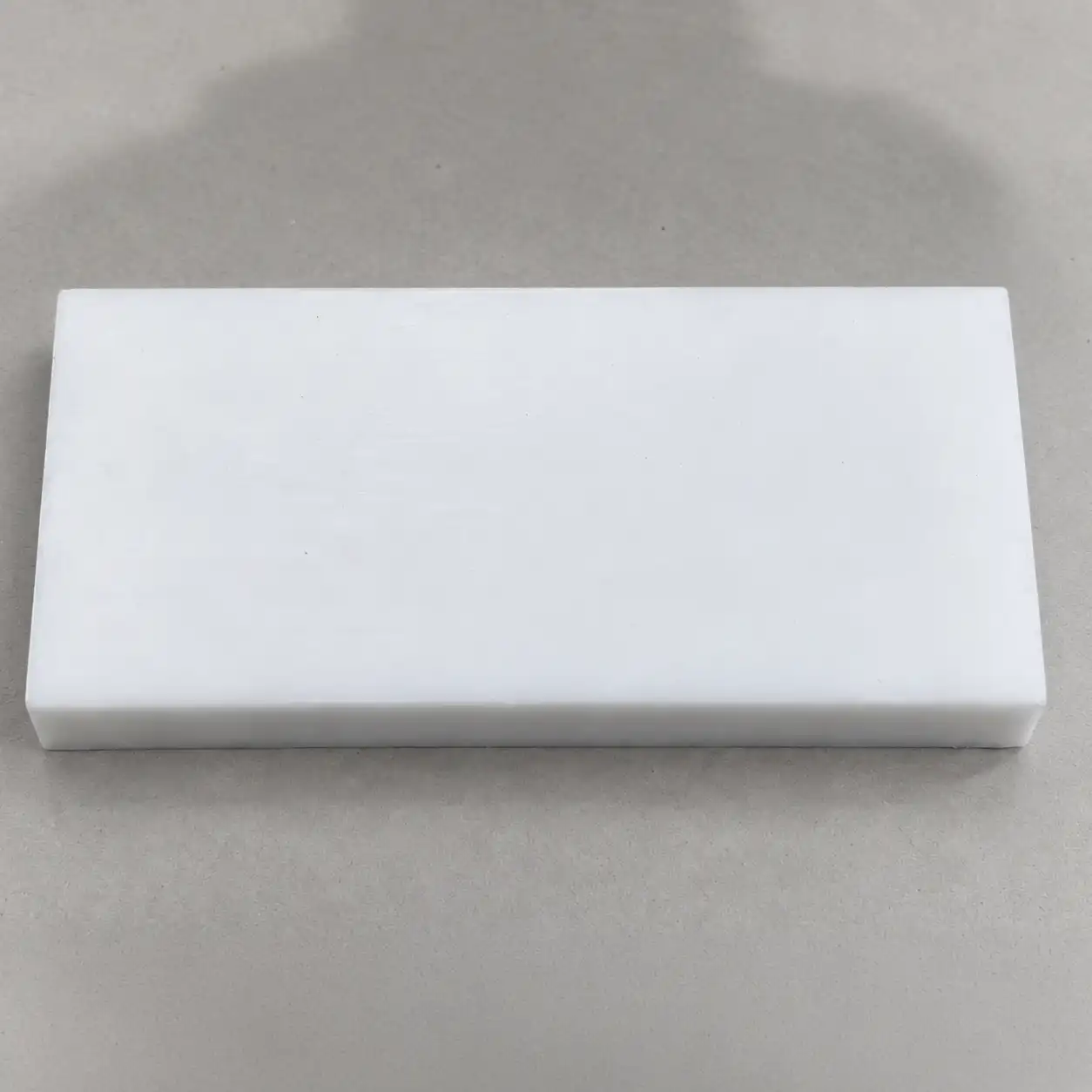

Massief rechthoekig Teflon blok van wit PTFE

Massief Teflon blok

Een rechthoekig blok uit massief wit PTFE. Het blok kan direct op maat worden gebruikt of verder worden gefreesd, geboord of gedraaid tot een technisch onderdeel.

PTFE ring met metalen binnenbus

Bij deze samengestelde ring is PTFE gecombineerd met een metalen binnenbus. Zo kunnen de eigenschappen van het glijdende kunststofdeel en de centrale bevestiging in één onderdeel worden samengebracht.

Witte Teflon ring op maat met verhoogde binnenzijde en kraag

Teflon ring met kraag

Deze ring heeft een verhoogde binnenzijde en een vlakke kraag. Beide diameters, de totale hoogte en de dikte van de kraag worden als één contour bewerkt.

Kleine Teflon ringen in serie

Een serie compacte witte PTFE ringen met dezelfde uitvoering. Bij herhaalwerk leggen we de maten vast, zodat later dezelfde ringen opnieuw kunnen worden gemaakt.

PTFE ring met smalle ringbreedte

Bij een smalle ring is de verhouding tussen binnenmaat, buitenmaat en dikte bepalend voor de stijfheid. De maatvoering wordt daarom afgestemd op montage en belasting.

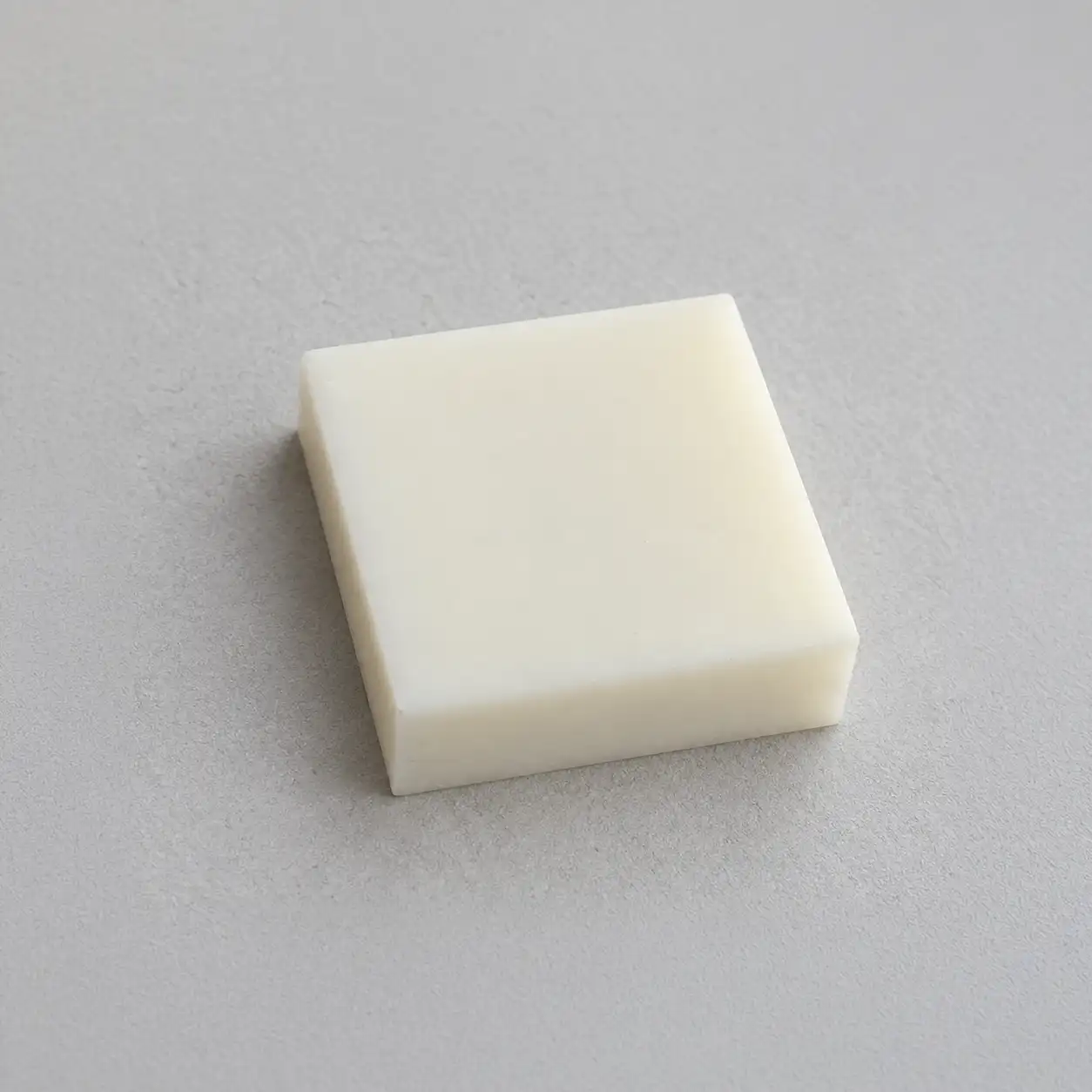

Klein vierkant Teflon blokje van wit PTFE

Compact Teflon blokje

Ook kleine massieve blokjes worden op eindmaat gemaakt. Vanuit deze basis kunnen bijvoorbeeld een boring, uitsparing, passing of afgeronde rand worden aangebracht. Bekijk ook onze andere Teflon blokken.

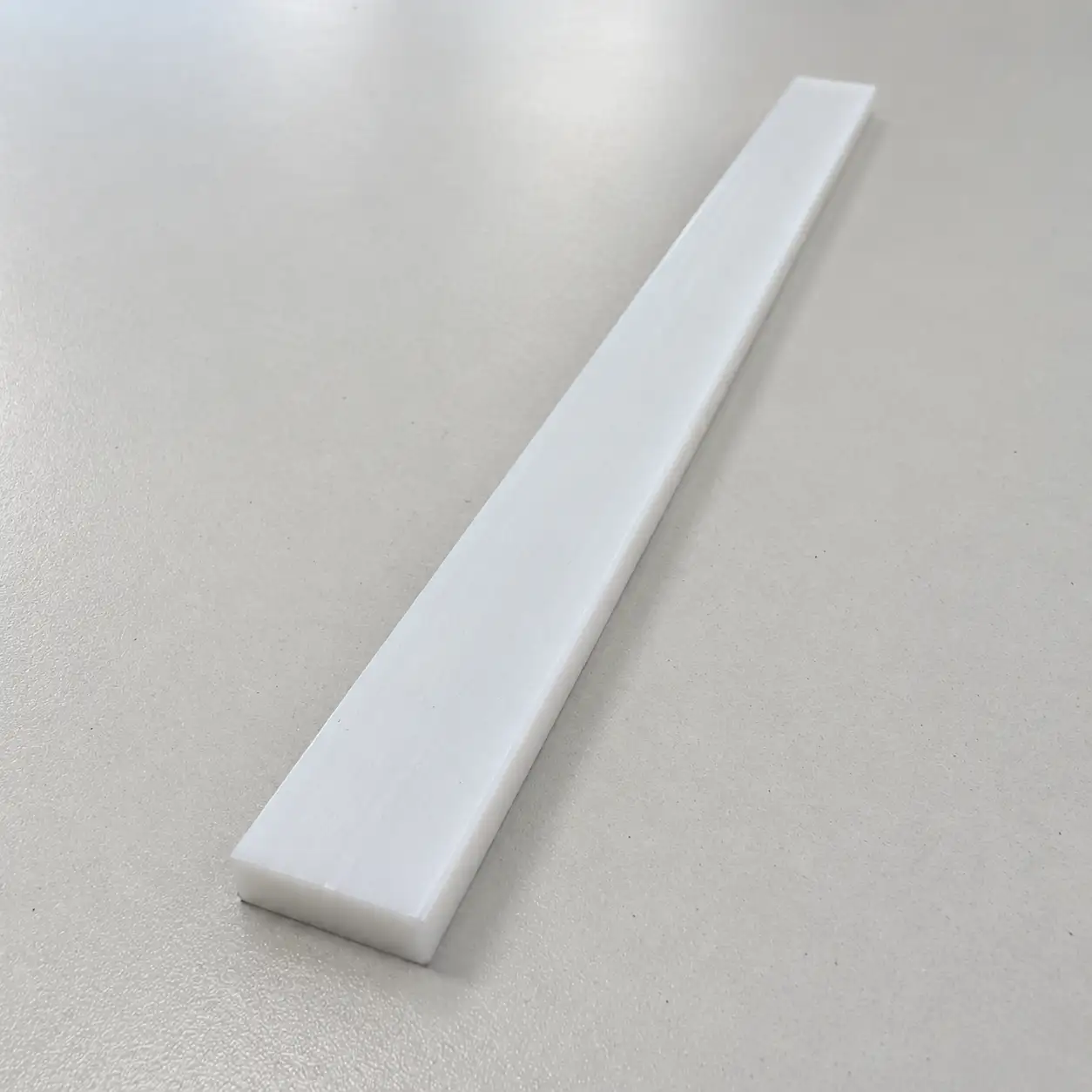

Rechte PTFE strip

Een vlakke strip uit wit PTFE met een gelijkmatige breedte en dikte. Zo’n eenvoudige uitvoering kan als strook worden geleverd of als uitgangsdeel voor verdere bewerking dienen. Meer mogelijkheden staan bij onze Teflon strips.

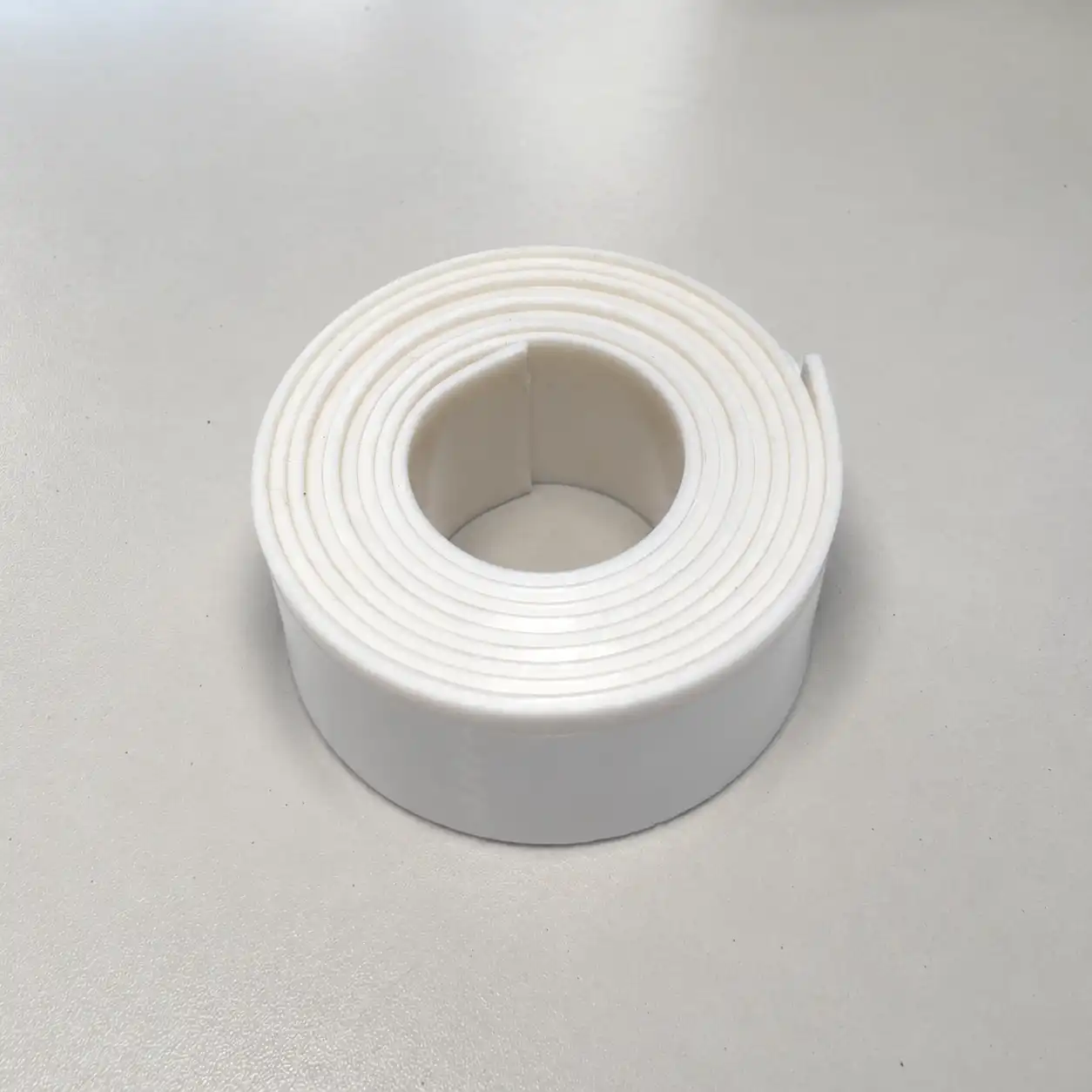

Flexibele Teflon strook

Dunner PTFE kan als lange flexibele strook worden geleverd. De strook wordt op breedte gesneden en kan compact worden opgerold voor opslag, transport of verdere verwerking.

Materiaal uitgelegd

Teflon (PTFE) als technische kunststof

Teflon is de bekende benaming voor PTFE, voluit polytetrafluorethyleen. Deze fluorkunststof wordt vooral gekozen vanwege de zeer brede chemische bestendigheid, het grote temperatuurbereik, de lage wrijving en het oppervlak waaraan weinig materialen hechten.

Teflon™ is officieel een merknaam en PTFE de algemene materiaalnaam. Met Teflon maatwerk bedoelen we daarom onderdelen die uit een passende PTFE-kwaliteit worden gemaakt, eventueel zuiver, gevuld, voedselgeschikt of volgens een specifieke materiaalnorm.

Materiaalsoorten

Zuiver of gevuld Teflon (PTFE)

Zuiver PTFE heeft de bekendste chemische, elektrische en antikleefeigenschappen. Bij beweging of langdurige belasting kan juist een gevulde kwaliteit beter functioneren.

Zuiver of virgin PTFE

Ongevuld PTFE wordt veel gebruikt voor statische afdichtingen, elektrische isolatie, laboratoriumonderdelen en contact met agressieve media. Het is relatief zacht en kan onder langdurige druk vervormen. Dat hoeft bij een goed ondersteunde ring of pakking geen probleem te zijn, maar is wel belangrijk bij een zwaar belast constructiedeel.

Voor vlakke uitvoeringen met een eigen buitencontour, doorlaat of gatenpatroon maken we ook kunststof pakkingen op maat van PTFE en andere geschikte plaatmaterialen.

Gevuld PTFE

Vulstoffen zoals glas, koolstof, grafiet of brons worden gebruikt om bijvoorbeeld kruip, slijtage, stijfheid of warmteafvoer te veranderen. De keuze hangt af van druk, snelheid, tegenloopvlak, medium en temperatuur. Een toevoeging kan ook invloed hebben op chemische bestendigheid, elektrisch gedrag en certificering. ‘Gevuld PTFE’ is daarom nog geen volledige materiaalspecificatie.

Moet een kwaliteit voedselgeschikt, elektrisch isolerend of aantoonbaar volgens een bepaalde norm zijn? Vermeld dat dan direct bij de aanvraag; een kleur of algemene handelsnaam is daarvoor niet voldoende.

Bewerkbaarheid

Teflon bewerken: draaien, frezen, zagen en boren

PTFE is goed verspanend te bewerken, maar reageert anders dan POM, HDPE of metaal. Het materiaal is zacht, veert tijdens de bewerking en zet relatief sterk uit bij warmte. Daarom werken we met scherpe gereedschappen, een rustige opspanning en toleranties die passen bij het werkelijke gebruik.

DraaienVeel toegepast

Uit staf, buis of een geperst voorstuk maken we ringen, bussen, zittingen, schijven en andere ronde delen. Bij dunne wanden en nauwe passingen houden we rekening met het terugveren van het materiaal en met vervorming door de klauwdruk.

CNC-frezenGoed mogelijk

Vlakke contouren, kamers, sleuven, flensvormen en uitsparingen kunnen worden gefreesd. Dit geldt voor compacte onderdelen en grotere kunststof platen op maat in PTFE. Een gelijkmatige ondersteuning en beperkte opspankracht voorkomen dat het materiaal tijdens de bewerking wordt ingedrukt en daarna terugveert.

Zagen en voorsnijdenGoed mogelijk

Plaat en massieve uitgangsdelen kunnen eerst efficiënt op een globale maat worden gezaagd. Voor een eenvoudige strook of rechthoek kan dit de eindbewerking zijn; voor een maatvast vormdeel volgt doorgaans nog frezen of draaien.

Boren en verzinkenGoed mogelijk

Doorgaande gaten, blinde gaten en verzinkingen zijn mogelijk. Scherp gereedschap helpt rafels en warmteopbouw te beperken. Bij een dunne wand of gat dicht bij de rand beoordelen we of er genoeg materiaal overblijft.

SchroefdraadToepassingsafhankelijk

Inwendige en uitwendige schroefdraad kunnen worden gemaakt, maar zuiver PTFE is zacht en kan onder langdurige belasting kruipen. Voor regelmatig demonteren of een hoge trekkracht kan een andere bevestiging of een passende insert betrouwbaarder zijn.

Lijmen en verbindenSpeciale aanpak

Standaardlijm hecht nauwelijks door de zeer lage oppervlakte-energie en PTFE wordt niet zoals een gewone thermoplast eenvoudig gelast. Mechanisch bevestigen, opsluiten of inklemmen is vaak praktischer. Verlijmen vraagt een specifieke oppervlaktebehandeling en een geschikt lijmsysteem.

Een maat die direct na de bewerking wordt gemeten, zegt niet altijd alles over de passing tijdens gebruik. Bij kritische onderdelen bespreken we daarom ook temperatuur, belasting, wanddikte, meetcondities en de ruimte die het PTFE nodig heeft om uit te zetten.

Keuze en toepassing

Wanneer is Teflon (PTFE) de juiste keuze?

PTFE is vooral interessant wanneer een onderdeel in contact komt met agressieve chemicaliën, een groot temperatuurbereik moet aankunnen, elektrisch moet isoleren of weinig wrijving en hechting mag hebben. Daarom zien we het veel terug als afdichtring, klepzitting, glijdeel, isolator en onderdeel in laboratorium- of procesapparatuur.

Die bijzondere eigenschappen betekenen niet dat PTFE voor ieder onderdeel de beste technische kunststof is. Zuiver PTFE is relatief zacht, zet meer uit dan POM en kan onder langdurige druk kruipen. Voor een nauwkeurige bus of een stijf constructiedeel kan POM op maat logischer zijn. Voor een geleiding met vooral slijtage en zonder extreme chemicaliën of temperatuur kan UHMWPE uit de PE-familie beter passen. PVDF is soms interessant wanneer chemische bestendigheid met meer stijfheid moet worden gecombineerd.

De juiste keuze hangt uiteindelijk af van medium, temperatuur, druk, beweging, gewenste levensduur en tolerantie. Bij twijfel is een korte omschrijving van de toepassing nuttiger dan alleen de vraag om ‘een stuk Teflon’.

Materiaalgegevens en temperatuurbereiken zijn indicatief. Voor een kritische of gecertificeerde toepassing is het gegevensblad van de gekozen PTFE-kwaliteit leidend.

Kosten en aantallen

Wat kost Teflon op maat?

Teflon (PTFE) ligt qua materiaalprijs doorgaans hoger dan veel standaard technische kunststoffen. Bij een maatdeel bepalen compound, uitgangsformaat, bewerking, materiaalverlies en aantal samen de prijs.

Een eenvoudige ring of rechthoekige strook is meestal overzichtelijker te produceren dan een dunwandig onderdeel met nauwe toleranties en meerdere opspanningen. Bij dikke plaat, grote diameters of een vorm die veel restmateriaal oplevert, weegt het materiaal relatief zwaar mee.

Gevulde en gecertificeerde kwaliteiten hebben hun eigen prijsniveau en zijn soms alleen in specifieke afmetingen verkrijgbaar. Bij series kunnen programmering, instellen en controle over meerdere onderdelen worden verdeeld, waardoor de prijs per stuk meestal afneemt.

Zuiver of gevuldGlas, koolstof, grafiet, brons of een specialistische compound verandert zowel prestatie als prijs.

UitgangsformaatPlaat, staf of buis bepaalt hoeveel materiaal moet worden verwijderd en hoeveel bruikbaar restmateriaal overblijft.

Bewerking en aantalDunne wanden en nauwe toleranties vragen meer tijd. Bij een serie worden voorbereiding en controle over meerdere stuks verdeeld.

Veelgestelde vragen

Veelgestelde vragen over Teflon maatwerk

Is PTFE hetzelfde als Teflon?

PTFE is de algemene materiaalnaam voor polytetrafluorethyleen. Teflon is een merknaam die in de praktijk vaak als soortnaam wordt gebruikt. Niet ieder PTFE-product is daarom automatisch een Teflon-merkproduct.

Kunnen jullie één PTFE-ring of onderdeel maken?

Ja. Enkelstuks, prototypes, vervangingsdelen en kleine of terugkerende series kunnen worden aangevraagd.

Kan PTFE worden gefreesd en gedraaid?

Ja. PTFE kan worden gezaagd, gefreesd, gedraaid en geboord. Door de zachtheid, warmte-uitzetting en neiging tot bramen worden gereedschap, opspanning en tolerantie op het materiaal afgestemd.

Wat is het verschil tussen zuiver en gevuld PTFE?

Vulstoffen zoals glas, koolstof, grafiet of brons kunnen onder meer kruip, slijtage, stijfheid, warmtegeleiding en elektrisch gedrag veranderen. Ze kunnen ook invloed hebben op chemische bestendigheid en certificering.

Is PTFE geschikt voor hoge temperaturen?

PTFE heeft een breed temperatuurbereik; voor zuiver materiaal wordt vaak ongeveer −200 tot +260 °C genoemd. De werkelijk toegestane temperatuur hangt af van compound, belasting, constructie en duur.

Wat kost PTFE op maat?

De prijs hangt af van zuiver of gevuld materiaal, afmeting, uitgangsvorm, restmateriaal, bewerkingen, tolerantie en aantal. Een globale maat en toepassing zijn voldoende om een offerte te starten.
